高层住宅楼电气CAD施工图纸

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 图纸年代：近代
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

高层住宅楼电气施工图

该项目为都旺新城住宅工程，本分号十八层一梯两户（三户）框架结构住宅。
该项目设计内容包括：电力、照明、防雷、保护接地，电视电话、网络和可视对讲、幕帘报警火灾报警红外报警煤气报警求救等。
图纸内容主要有设计说明、配电系统图、干线系统图、弱电系统图、照明 、消防平面图和 等共20张。

2

3

4

第 1 张图

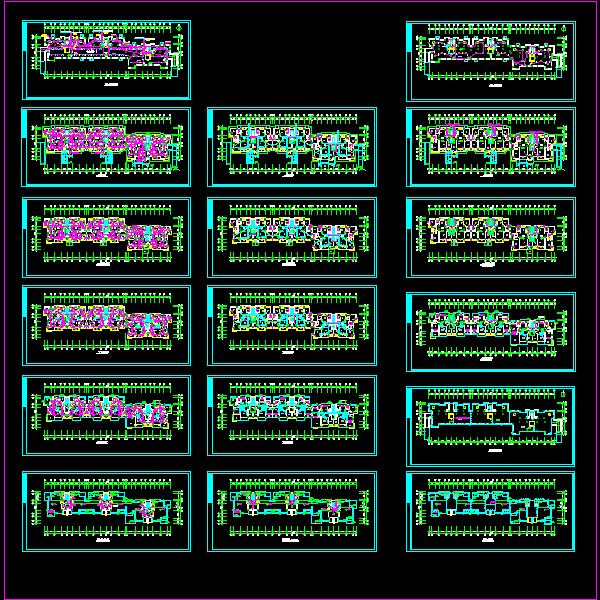

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
