11层酒店电气CAD施工图纸

[复制链接]

0

主题

0

帖子

1086

积分

超级版主

Rank: 8Rank: 8

积分
1086
发表于 2020-5-12 11:34:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业,娱乐,餐饮
  • 建筑高度:高层建筑
  • 地上层数:11层
  • 参考图纸:95张
  • 图纸年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、竖向干线系统图
  • 四、干线平面图
  • 五、电力平面图
  • 六、消防平面图
  • 七、
  • 八、 平面图

附件详情

该项目是某酒店电气项目,总共十一层,一二三层带有裙房,设计包括酒店照明,动力,弱电,防雷接地等。电源由室外以电缆引来两回路,10KV电源至变电所中压环网柜。变配电所设在地下层,两路电源同时工作,各带一台 500KVA变压器,两台变压器低压母线设联络开关,主进线开关与联络开关间设联锁,防止误操作。低压配电系统接地型式为TN-S系统。

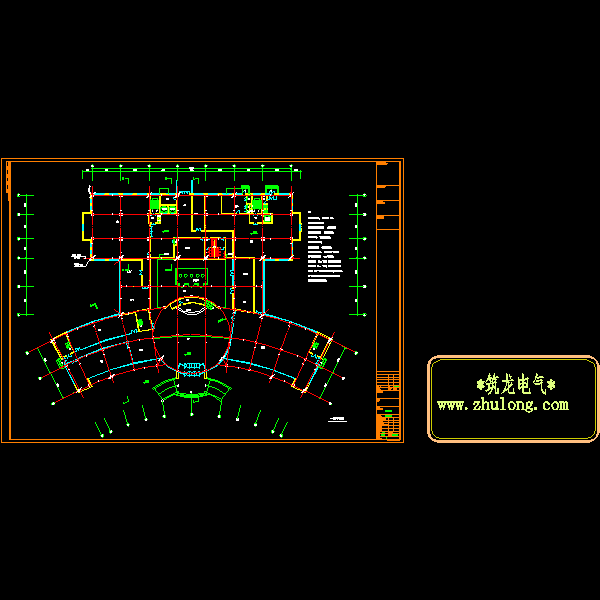

第 1 张图
第 1 张图

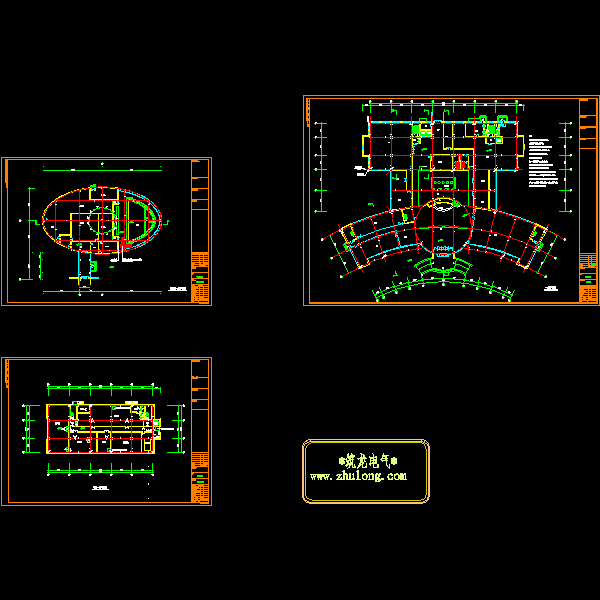

第 2 张图
第 2 张图

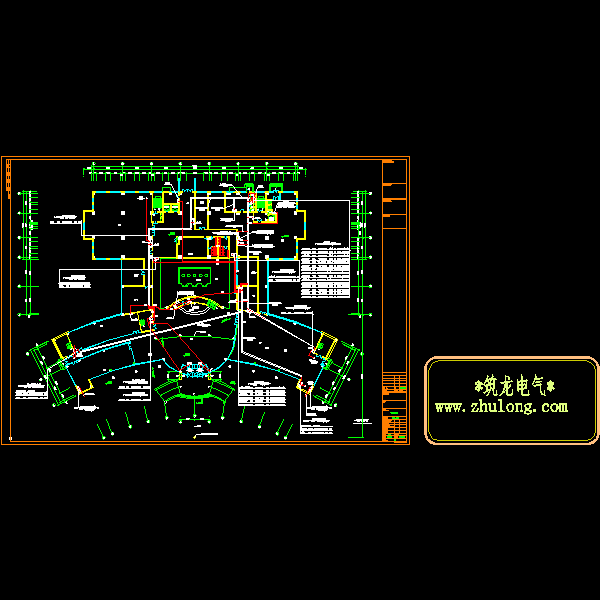

第 3 张图
第 3 张图

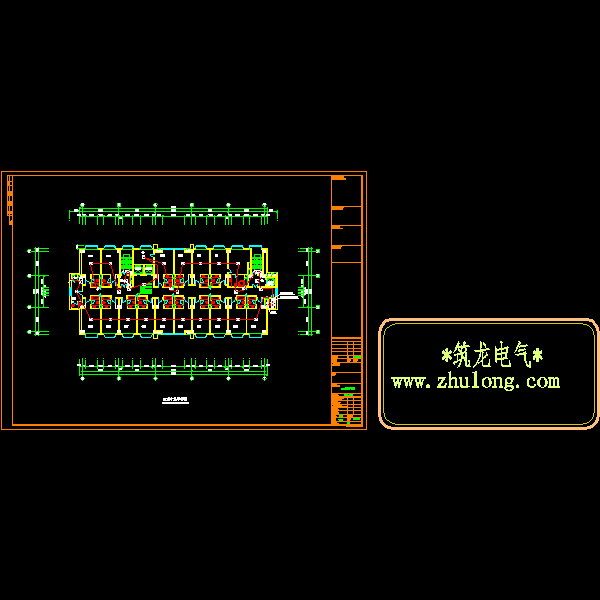

第 4 张图
第 4 张图

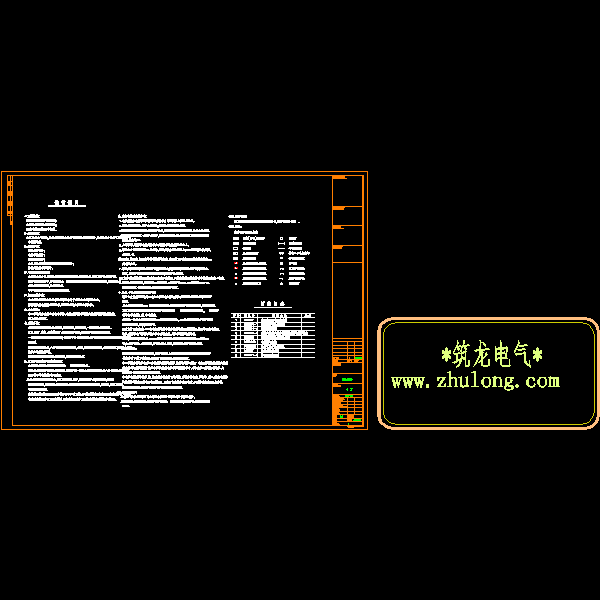

第 5 张图
