10层综合楼电气CAD施工图纸

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑面积：14000平方米
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 项目地址：山东
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

• 一、电气设计说明
• 二、高低压配电系统图
• 三、 系统图
• 四、 图
• 五、弱电系统图
• 六、空调及自控平面图
• 七、电气平面图
• 八、防雷接地平面图

附件详情

本稿件是某办公楼电气工程，该项目地下1层，地上10层，建筑总高度为40.8米，面积1.4万平方米该项目地下一层为车库，一层至十层为办公、会议用房等，该项目设置变冷量一拖多空调系统，该项目为二类高层建筑，楼面为现浇板，框剪结构。
图纸设计包含变配电系统、动力系统、照明、防触电安全保护系统、建筑物防雷及接地系统、综合布线系统、综合布线、有线电视、视频监控、空调自控等。

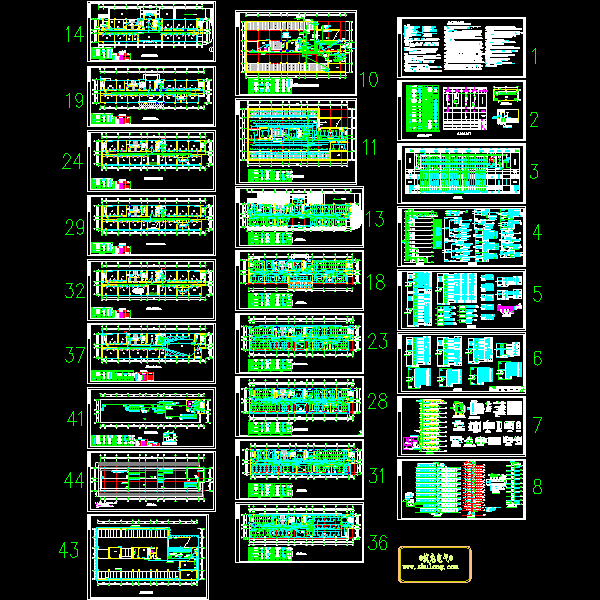

第 1 张图
