5层公司宿舍楼电气改造CAD施工大样图

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：5020.4平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：20张
• 图纸年代：近代
• 负荷等级：三级
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,接地安全

附件详情

• 一、 说明
• 二、竖向配电系统图
• 三、 图
• 四、电气平面图
• 五、安装大样图

附件详情

该附件是某公司宿舍楼电气改造施工图，主体为地上五层，建筑高度20.4M，；基底面积1107.9平方米，总建筑面积5020.4平方米，。建筑主体为钢筋混凝土框架结构，抗震设防烈度7度，耐火等级二级，建筑类别为员工宿舍。
电气设计包含电力配电系统；照明配电系统；室外 。

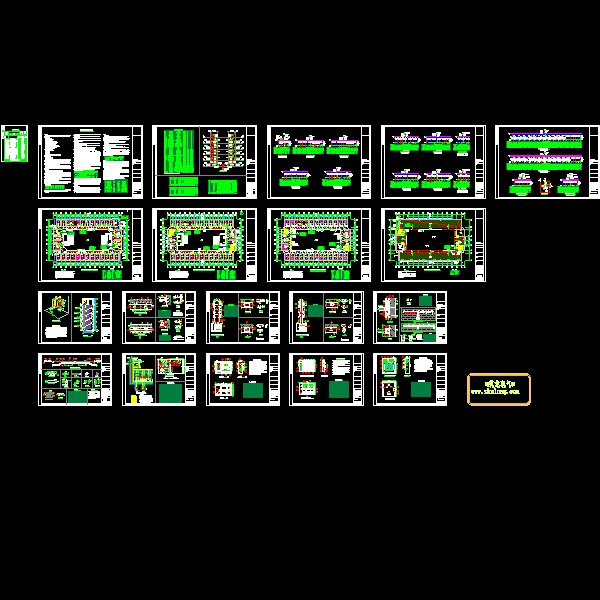

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
