18层住宅楼电气CAD施工图纸(火灾自动报警系统)(dwg格式)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：19376平方米
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 图纸年代：近代
• 负荷等级：一级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 系统图
• 三、配电箱系统图
• 四、火灾自动报警系统图
• 五、有线电视系统图
• 六、楼宇对讲系统图
• 七、电话网络系统
• 八、
• 九、动力干线平面图
• 十、消防报警平面图
• 十一、防雷接地平面图

附件详情

本稿件是某十八层住宅楼全套电气施工图纸，工程建筑地下一层，地上十八层，建筑面积为19376平方米，建筑高度为56.4米。
电气设计包含配电系统设计、火灾自动报警系统、有线电视、楼宇对讲系统、电话网络系统、防雷接地系统、照明设计、插座动力。

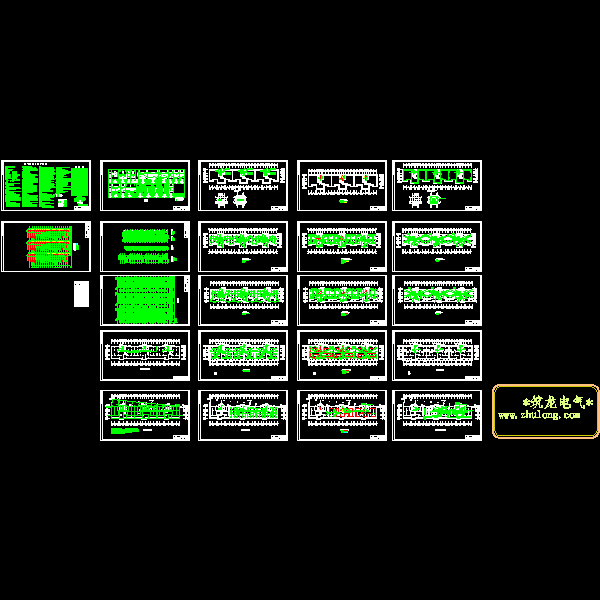

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-12 21:58:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
