6层廉租房强弱电系统CAD施工图纸(钢筋混凝土结构)(TN-C-S)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：3563.7平方米
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 图纸年代：近代
• 地下室用途：车库
• 节点大样：防雷接地
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计：出入口控制系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

• 1、电气设计说明
• 2、 系统图
• 3、电话及宽带网系统图
• 4、有线电视系统图
• 5、楼宇对讲系统图
• 6、电力干线及插座平面图
• 7、
• 8、
• 9、防雷接地平面图

附件详情

该附件是六层廉租房强弱电系统施工图纸，该项目总建筑面积3563.7m，地上6层。建筑高度:17.02m；建筑建筑结构形式为剪力墙结构，设计使用年限为50年，抗震设防烈度为7度。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络宽带系统、楼宇可视对讲系统设计、防雷接地系统设计等。

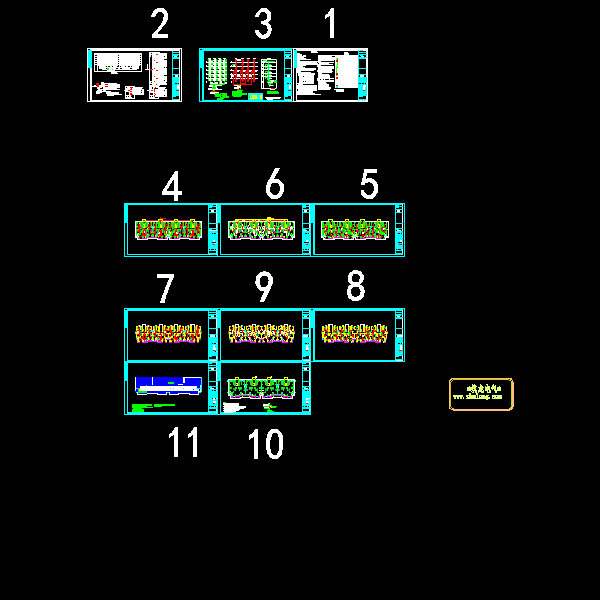

第 1 张图
