[三室两厅两卫]拆迁安置项目4#16层塔式住宅楼建筑施工CAD图纸(一梯三户、顶层复式)

[复制链接]

0

主题

0

帖子

757

积分

超级版主

Rank: 8Rank: 8

积分
757
发表于 2020-1-21 22:43:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度:高层建筑
  • 图纸设计深度:施工图
  • 项目地址:浙江
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:18张
  • 建筑面积:13355.32平米
  • 用地面积:819.34平米
  • 建筑高度:51.35m
  • 地上层数:16层
  • 效果图:无

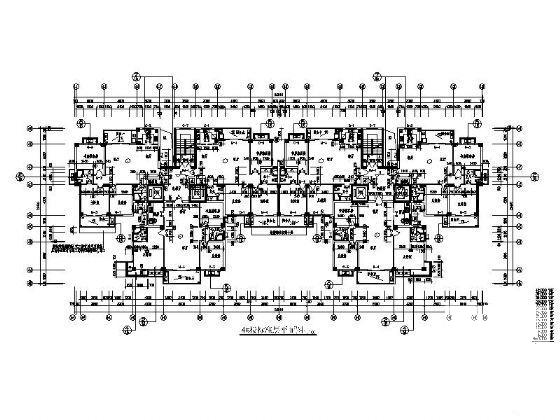

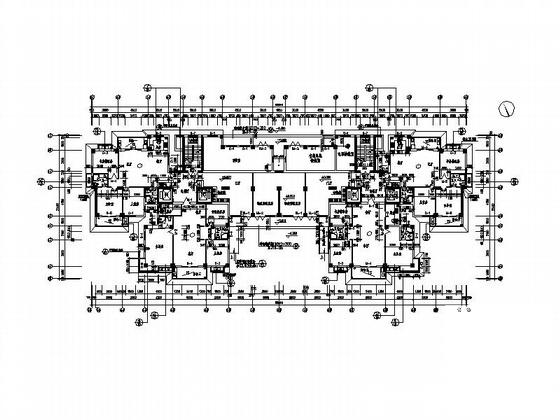

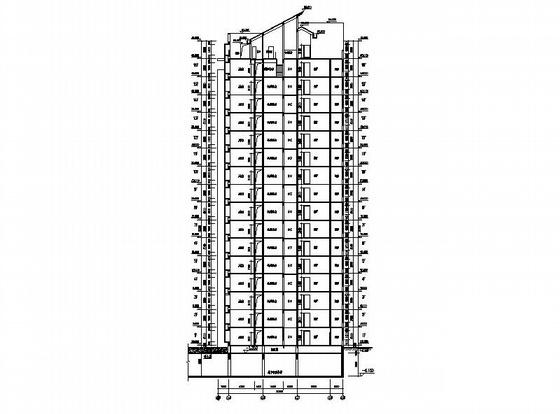

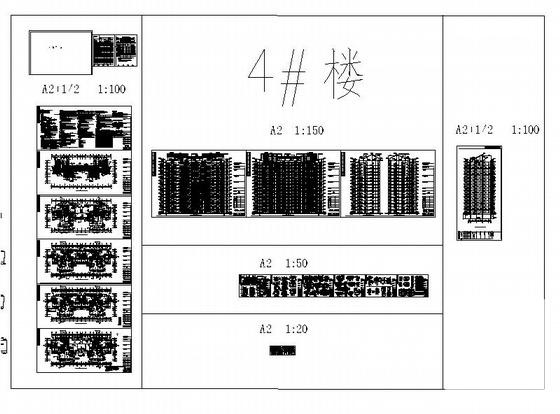

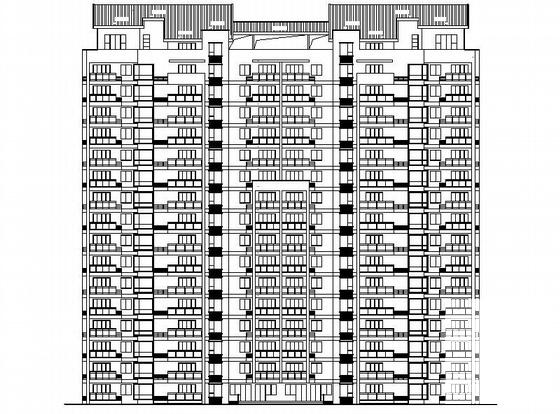

附件详情 [温州]某拆迁安置项目某十六层塔式住宅楼建筑施工图(一梯三户、顶层复式)——18张CAD      户型:三室两厅两卫   总开间x进深:27.92x21.44米      该资料包含:设计说明、节卫生间详图、阳台详图、节点详图、门窗详图、门窗表能设计表、各层平面图、立面图、剖面图、楼梯详图、 图5


温馨提示:该资料由网友于2020-1-21 22:43:28上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed120fww0sddfsscc20.rar

3.94 MB

下载  售价: 100 积分    赚积分
