一份4层别墅建筑设计施工套CAD图纸(带节能设计）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：陕西
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：1094.37平方米
• 建筑高度：13.5m
• 地上层数：4层
• 设计效果图：无

附件详情

陕西某别墅建筑设计施工套图 部分说明：建筑层数4层、高度13.5米；地下无，建筑面积1094.37m2，建筑建筑设计结构形式为框剪结构，合理使用年限为50 年，屋面防水等级：二级；防火等级二级，最新作品

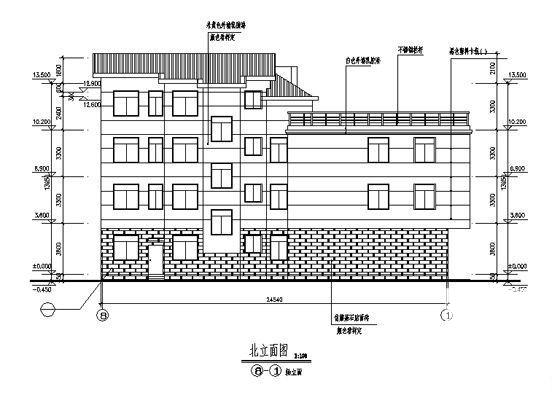

北立面

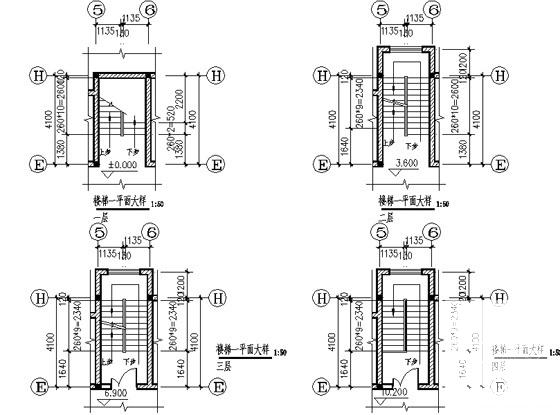

楼梯平面图

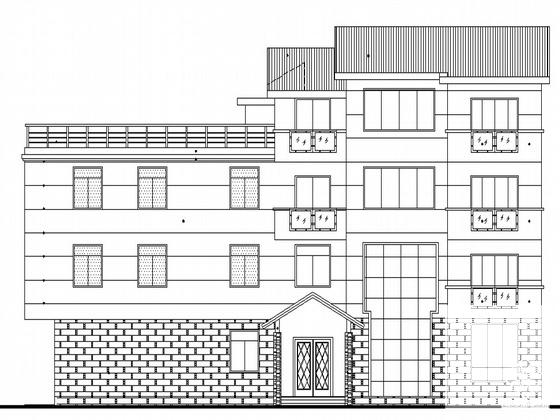

东立面图

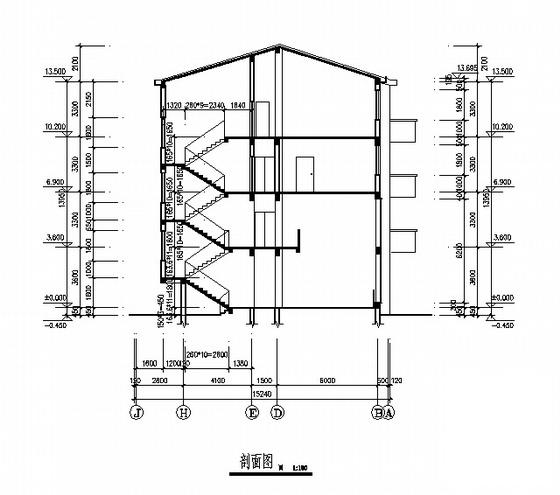

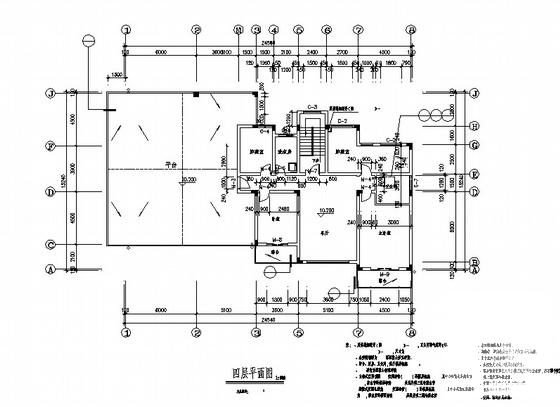

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
