一份混合结构及多层框架结构游泳池结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构, 混合结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 抗震设防烈度：7度抗震
• 参考图纸：7张

附件详情

该项目为混合结构及多层框架结构游泳池项目，采用人工挖孔扩底灌注桩，抗震设防烈度为7度，该资料包含：结构设计总说明，地下室底板配筋图(J1)，地下室梁平面整体配筋，天面结构图，基础梁平面整体配筋图，屋面梁平面整体配筋图，屋面板配筋图，起游台配筋图，预埋件详图，基础平面图，悬臂梯台剖面图，梯平台板图等共7张图纸。

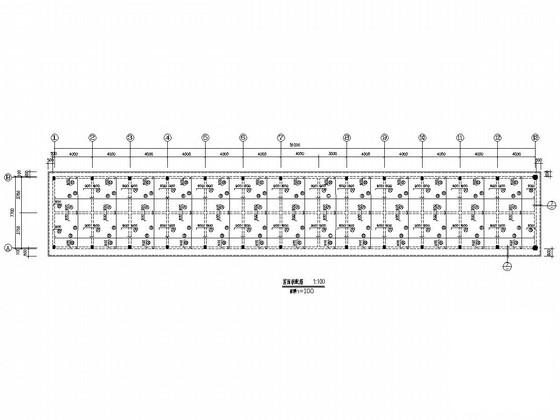

屋面板配筋

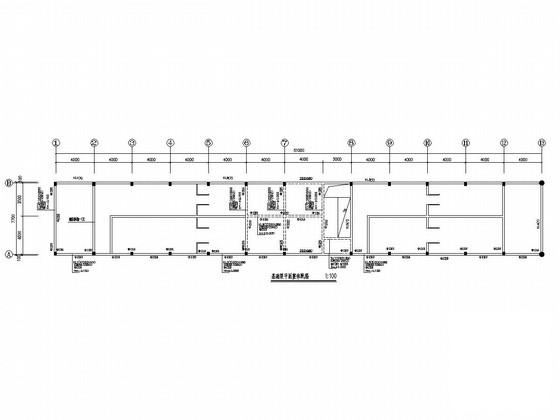

基础梁平面整体配筋

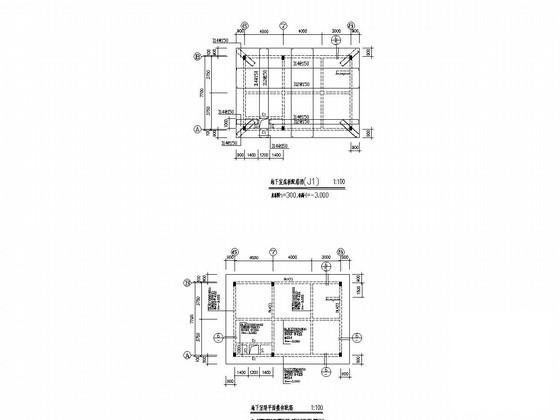

地下室底板配筋图

第 1 张图

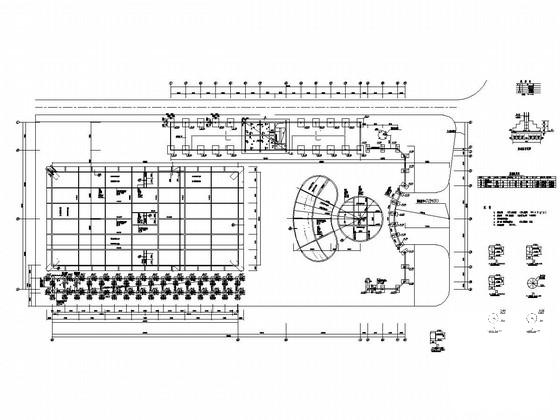

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
