建筑类别：交通建筑
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：41543.14平方米
-
地上层数：23层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：90张
-
图纸年代：近代
-
地下室用途：设备用房
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目地址：安徽
-
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：
,视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它
附件详情
-
弱电设计说明
-
电气施工图设计说明
-
图例及符号说明
-
低压配电干线系统图
-
10kV高压系统图
-
变配电所低压系统图一、二
-
交通信息综合楼配电箱系统图一~八
-
交通信息综合楼地下一、二层电力平面图
-
交通信息综合楼一~十八层电气平面图
-
交通信息综合楼地下一层等电位连接平面图
-
漏电火灾报警系统图
-
综合布线系统图
-
电视、广播、监控系统图
-
交通信息综合楼地下一层、一~二十三层、屋顶机房
-
站房、站务用房一、二层弱电平面图
-
站务用房三层~五层插座平面图
-
交通信息综合楼地下一层、二~二十三层、屋顶机房电气平面图
-
交通信息综合楼地下二层火灾报警平面图
-
交通信息综合楼屋顶机房等电位联接平面图
-
航空障碍标志灯平面图
-
交通信息综合楼屋面
-
交通信息综合楼基础接地平面图
-
站房配电箱系统图一~三
-
站务用房配电箱系统图一~五
-
站房，站务用房一~五层照明平面图
-
站房，站务用房一~五层插座平面图
-
站房，站务用房屋面防雷平面图
-
……
附件详情
该项目位于安徽省总建筑面积41543.14平方米。分为三部分：1）交通信息综合楼：地下二层，主要设备机房，地上二十三层，主要为办公室、会议室等；建筑面积28819.38平方米，建筑主体高98.6米；建筑结构形式为钢筋混凝土框架核心筒结构体系。2）站房裙：主体一层，局部三层；建筑面积4741.97平方米，建筑主体高18.6米；建筑结构形式钢筋混凝土框架结构。3）站务用房：地上五层；建筑面积6090.25平方米，建筑主体高18.6米；建筑结构形式钢筋混凝土框架结构。该项目属一类高层建筑,耐火等级为一级。
该项目弱电设计包括：综合布线系统、公共广播系统、监控系统、有线电视系统。
该项目强电设计包括：10/0.4kV 变配电系统、电力配电系统、照明系统、建筑物防雷、接地系统及安全措施。
编制于2011年，图纸共90张。
10kV高压系统图
交通信息综合楼航空障碍标志灯平面图
站房三层照明平面图
站房,站务用房一层火灾报警平面图
变配电所低压系统图一
弱电.dwg
强电.dwg

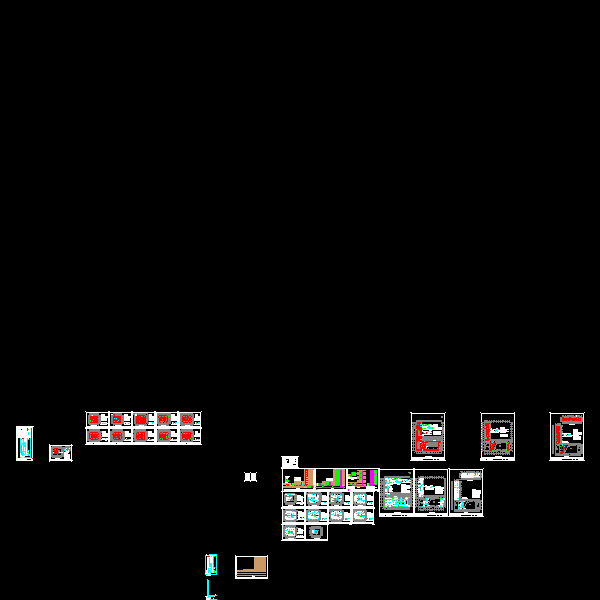

强电修.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
