高层住宅楼弱电智能化项目CAD施工图纸(框架剪力墙结构)(dwg)

haha77882 · 发表于 2020-5-14 20:17:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

地上层数：18层
地下层数：1层
建筑类别：住宅
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
图纸设计深度：施工图
参考图纸：15张
地下室用途：车库
弱电设计：视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统
项目地址：江苏
图纸年代：近代

附件详情

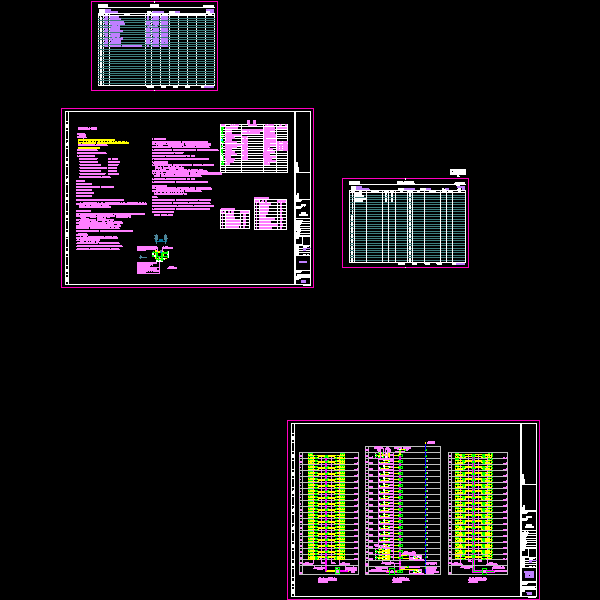

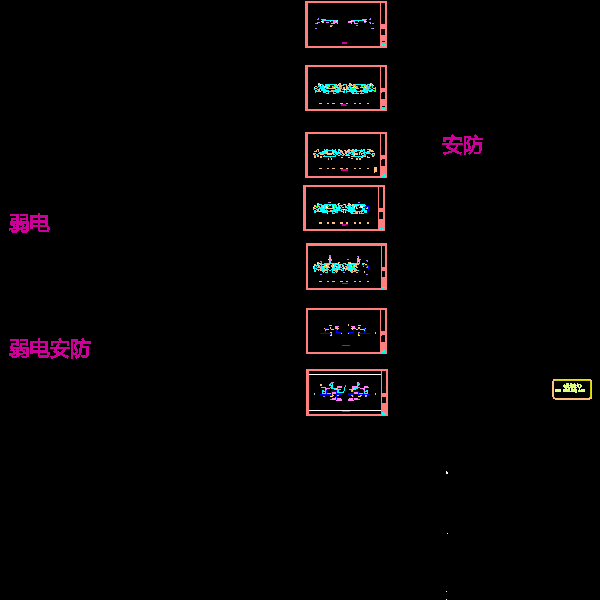

1、弱电设计说明
2、
3、安防平面图
4、电话及宽带管路图
5、安防监控管路图
6、电缆电视管路图

附件详情

该附件是[江苏]高层住宅楼智能楼宇设计图纸（含建筑底图），总共15张。
该项目为高层住宅 9 号楼。建筑主体高度 52.3 米，地下一层，主要为自行车库；地上十八层，主要为住宅；屋顶设有电梯机房。建筑结构形式框架剪力墙结构，现浇混凝土楼板。
设计范围：2.1 有线电视管道系统；2.2 通信管道系统（电话，计算机）；2.3 闭路监控电视系统；2.4 多功能访客对讲系统；2.5 表具数据远传系统；

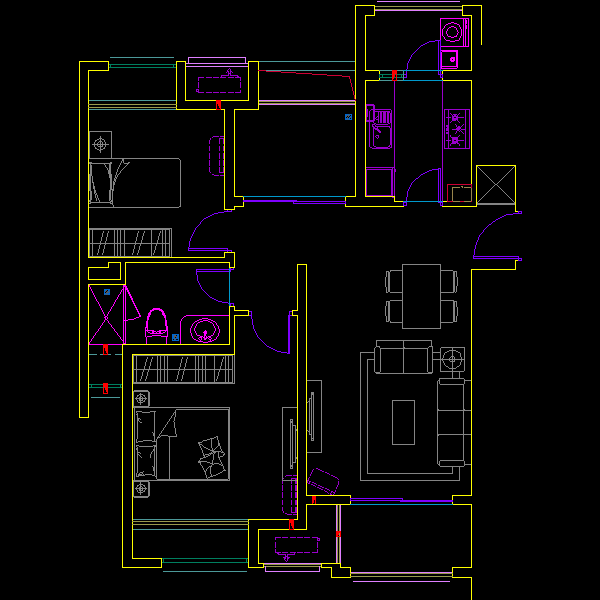

B户型

立面图

单元安防监控管路图
