319米超高层防雷电气平面CAD施工图纸(钢筋混凝土结构)(TN-S)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业,酒店,其他
• 建筑高度：超高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：396772平方米
• 地上层数：66层
• 图纸设计深度：施工图
• 参考图纸：13张
• 图纸年代：近代
• 地下室用途：人防,商业,车库,设备用房,其它
• 节点大样：其它
• 负荷等级：二级
• 防雷等级：第一类
• 火灾保护分级：特级
• 接地方式：TN-S
• 项目地址：上海
• 强电设计：建筑物防雷,其它

附件详情

• 1、 说明
• 2、办公主楼一层~六十六层 平面图
• 3、接外墙金属框架预埋扁钢安装示意图

附件详情

该附件是[上海]319米超高层防雷电气平面图，总共13张

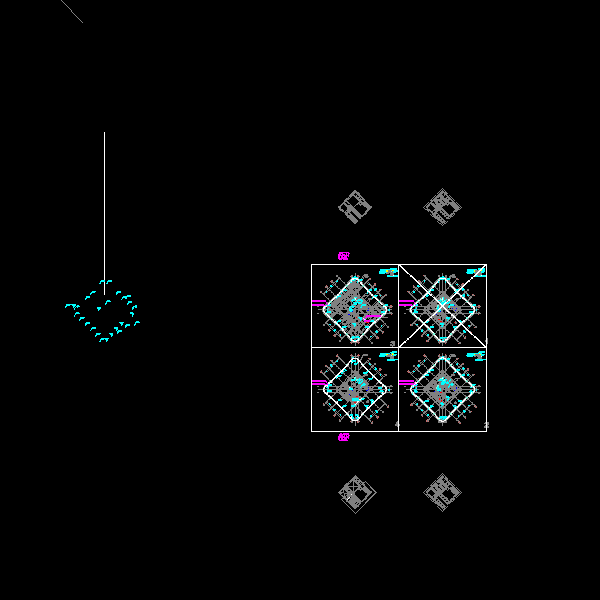

机房层

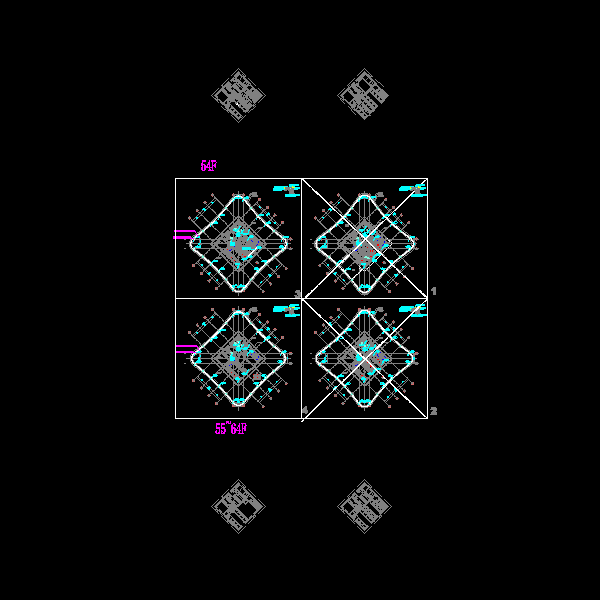

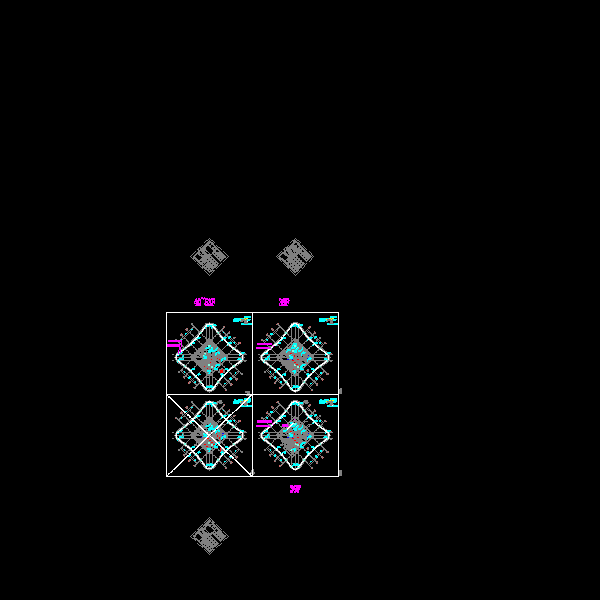

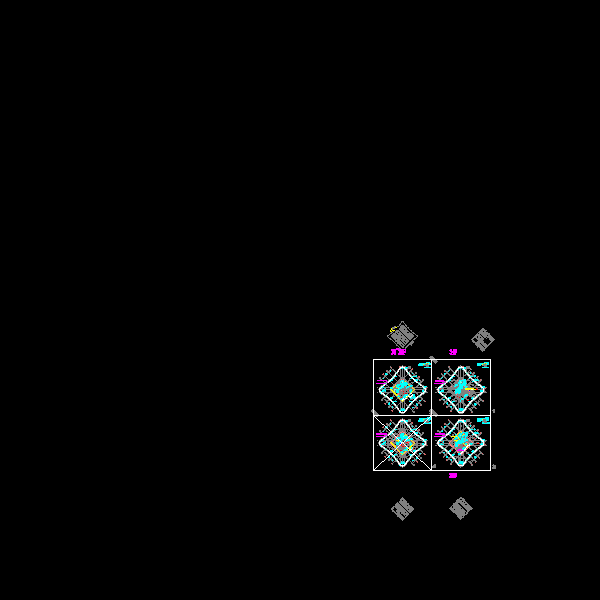

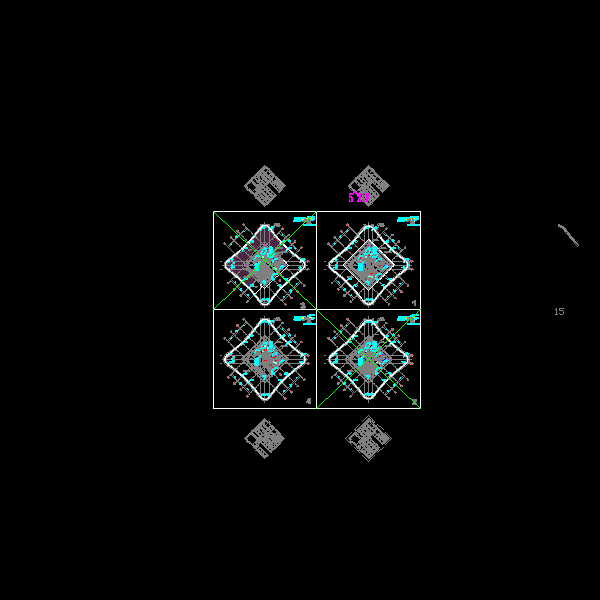

23层防雷平面图

接外墙金属框架预埋扁钢安装示意图

e-1-24-01,04（5~22,24~33）.dwg

e-1-24-05（23）.dwg

e-1-24-09~11（34~37）.dwg

e-1-24-13~15(38~53).dwg

e-1-24-19~20(54~64).dwg

e-1-24-23~24(65~66m).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
