新世界花园32层住宅楼及商业中心建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1167

积分

超级版主

Rank: 8Rank: 8

积分
1167
发表于 2020-1-21 22:43:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 商业:有
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:79张
  • 建筑设计面积:43199.23平方米
  • 建筑高度:99.95m
  • 地上层数:32层
  • 设计效果图:无

附件详情

[深圳]某新世界花园三十二层住宅及商业中心 建筑施工 图——79张CAD

包含:设计说明、工程做法、材料明细、各层平面图、立面图、剖面图、核心筒放大平面图、 楼梯详图 、厨厕详图、商业中心门窗表、住宅门门窗表、墙身剖面、栏杆详图、楼梯通用详图。

每幢塔楼标准层均为一梯八户,裙房利用自然地形,南侧为地上三层,北侧为地上二层。
该项目为一类建筑,耐火等级为一级,抗震设防烈度按七度设防。
住宅:一梯八户
总开间X进深:41.29X19.8米
A——三房二厅,87.36平方米
B——二房二厅,62.02平方米
C——三房二厅,107.384平方米
D——二房二厅,70.384平方米
标准层建筑设计面积:654.5平方米

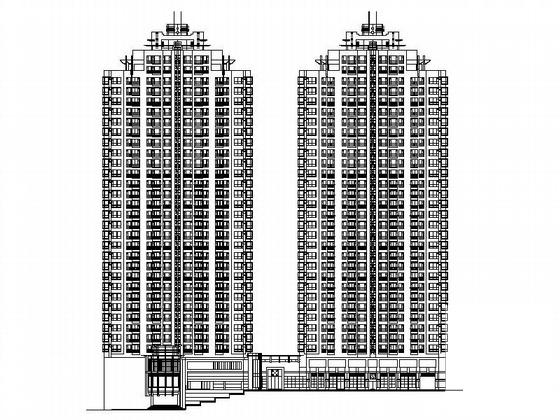

立面图

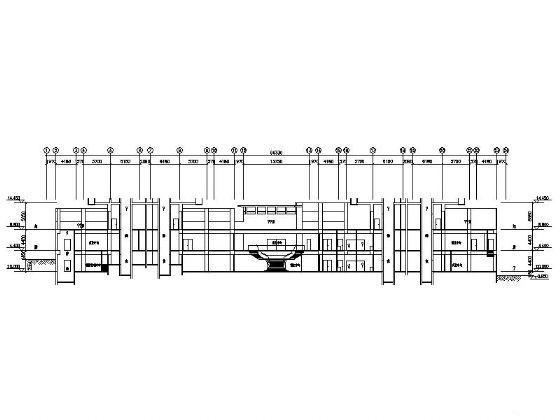

商业中心剖面

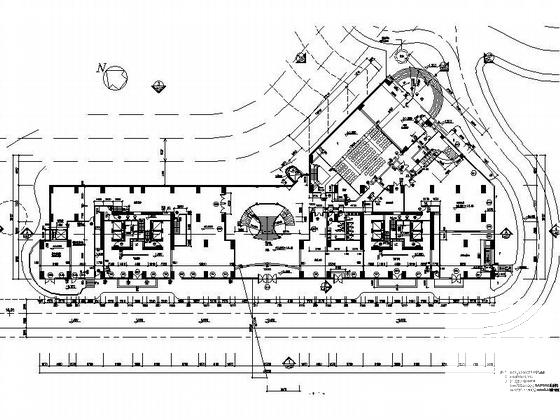

住宅标准层平面

核心筒放大平面

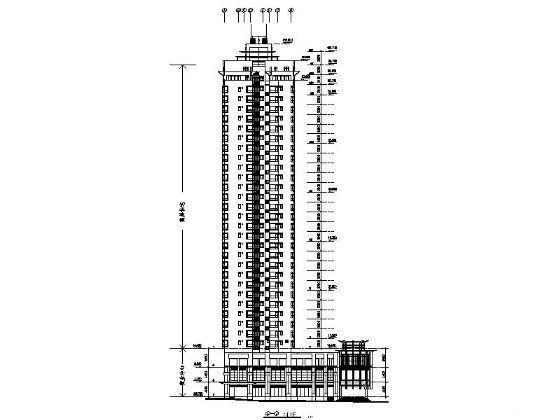

住宅楼建筑标准 - 1
第 1 张图

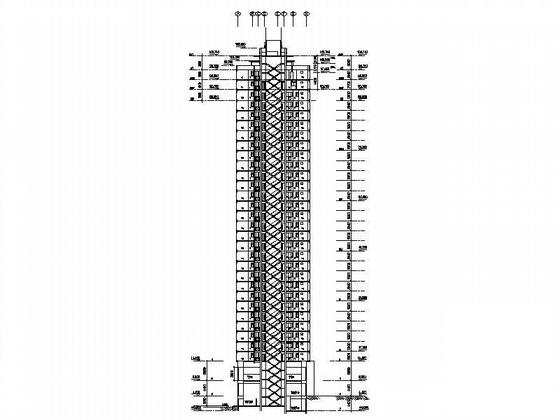

住宅楼建筑标准 - 2
第 2 张图
住宅楼建筑标准 - 3
第 3 张图
住宅楼建筑标准 - 4
第 4 张图
住宅楼建筑标准 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:43:38上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed120w2200c02c2fsfc.rar

9.24 MB

下载  售价: 100 积分    赚积分
