一、项目概要

该项目为江油市防洪抢险物资器材储存库,按七度抗震设防。建筑等级为三级，建筑高度为12.88米，建筑耐火等级为二级，屋面防水等级为Ⅱ级。本建筑建筑面积：2290.01平方米，设计合理使用年限为50年。

二、该项目应按国家颁布的现行 、规程、标准、规定及该项目图纸、说明、选用的标准图册及说明进行施工、安装及验收；二次装修时严禁修改墙体、严禁任意穿墙打洞；该资料中所注明由二装完成的工作内容，应严格执行相关 、规范、 及规定；严禁擅自改动有关消防的设施、设备以及通道。

三、施工、安装的工程质量应达到国家《建筑安装工程质量检验规定标准》规定的优良标准,并提出准确齐备的技术资料档案,工程交付使用后,并按有关规定实行保修维护。

四、 文件交付施工后,任何单位和个人未经设计单位同意,不得擅自修改。如果发现设计文件有错误、遗漏、交代不清或现场实际情况不符,确需修改时,应按设计单位提出的设计修改通知单或技术核定单施工。

五、室内±0.000标高相当于绝对标高值为534.600详总图,各层设计标高均为建筑的标高。总平面尺寸及标高均以米为单位,其余尺寸以毫米为单位。

六、砌体工程

该项目墙体底部和周边墙体为240mm(局部120mm)厚页岩空心砖砌筑(容重小于524Kg/m3 )，底层无墙的梁上用轻质(砖)隔墙。墙体砌筑及抹灰请严格按标准图集西南G701要求和相应结点大样施工。防潮层用20厚1:2水泥砂浆加5%防水剂粉于室内地坪下-0.060处。所有安装及预埋管线应与 施工密切配合,不得在与钢施工完成后任意穿墙打洞，以免影响工程质量。砌体筋混凝土柱交接处应沿高度方向设2φ6拉接筋@500,伸入墙体长度≥1000。

七、楼地面工程

卫生间地面标高除注明者外，较同层标高低50,楼地面向地漏找坡1%。在同一层楼地面面层厚度有变化时,可在门口附近调整。

八、屋面工程

该项目一区及三区屋面为机制彩瓦坡屋面，二区为阳光板屋面。该项目防水材料〔包括卫生间的防水材料〕须经省建委指定的检验单位检验合格后方可使用,并由专业队伍施工。水泥砂浆找平层要求有足够的强度〔要求不低于5MPa〕,表面平整光滑,不得有起砂、起皮、酥松、空鼓等现象,如发现有凹坑应采用加水泥用量15

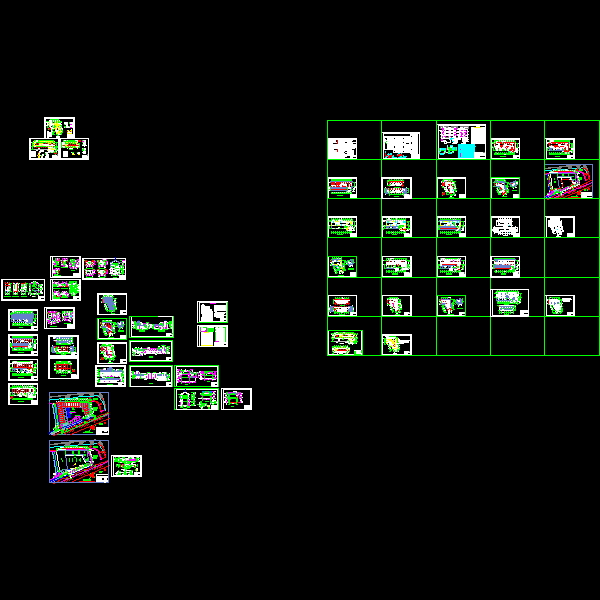

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
