SPA温泉酒店H型CAD图纸(建筑设计标准)(dwg)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

一. 设计依据

1、建筑概况: 本建筑为SPA二期H户型别墅，建设编排栋号为6、11、12栋，建筑层数一层，属高级旅馆建筑；

2. 相关专业提供的工程设计资料；

3. 建设单位提供的设计任务书及设计要求；

4. 中华人民共和国现行主要规范及标准:《民用建筑 》JGJ/T16-92《 规范》GBJ16-87 2001版《 设计规范》GB50116-98《智能建筑设计标准》GB/T50314-2000《有线电视系统工程技术规范》GB50200-94《建筑物防雷设计规范》GB50057-94 2000版其它，地方有关行业部门现行规定及标准。

二. 设计范围

1、照明、动力及其配电系统;

2. 防雷、接地系统;

3. 有线电视系统;

4. 电话系统;

5. 宽带网系统。

三. 配电系统

1、负荷等级：二级负荷。

2. 负荷功率：29.99KW。

3. 电源: 电源采用AC380/220V、50HZ、三相四线制，由室外电缆分线箱埋地引入。

4. 线路敷设: 全部穿管暗敷。

5. 设备安装

1) 配电箱、控制箱挂墙明装,底边距地1.6米；

2) 电源插座、剃须插座均嵌墙暗装，距地分别为0.3米和1.2米；

3） 跷板开关、灯光控制器嵌墙暗装,距地1.2米。

四. 防雷、接地系统

1、防雷类别: 本建筑按三类防雷设计。包括防直击雷、防雷电感应及雷电波侵入,并设置总等电位联结及卫生间局部等电位联结。

2. 接闪器: 屋顶敷设避雷带,作法详图。

3. 引下线: 利用建筑物柱内四根010以上主筋通长焊接作为引下线。

4. 接地极: 利用建筑物基础梁内上下两层钢筋中两根主筋通长焊接形成接地网,作法详03D501-3 P18。每组引下线在距室外地坪以上0.5米处设测试卡子。

5. 突出屋面的所有金属构件及管道、进出本建筑的电缆金属外皮及其穿管均与接地装置连通。

6. 在室外地坪以下0.8米处,每组引下线各焊出一根012镀锌圆钢,伸向室外距外墙皮1.2米。

7. 室外接地凡焊接处均应刷沥青防腐。

8. 等电位联结: 总等电位联结详02D501-2 P14，MEB暗装于进线配电箱旁,底边距地0.4米;卫生间局部等电位联结详02D501-2 P16,LEB暗装，底边距地0.3米。

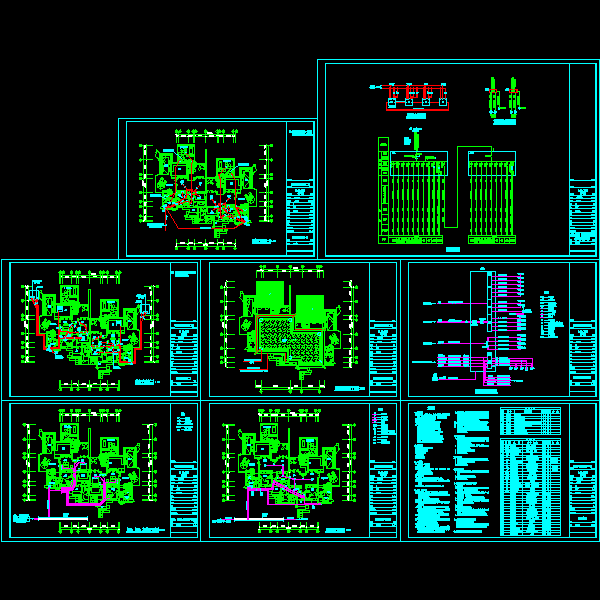

火灾报警平面图

强电平面图

弱电配线箱系统图

屋顶防雷接地

第 1 张图
