大型酒店电气施工全CAD图纸(消防联动控制系统)(TN-S)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设 计 说 明

一.设计依据:

建筑专业提供的平剖面图;水暖专业提供的设计要求;国家建筑设计规程和规范.

二.设计范围:

该项目的 ,只对本建筑物内的电气部分设计承担任务,建筑物以外的电气工程不属于该资料范围.

三.设计内容:

变配电所设计;

电力系统设计;

设计;

火灾自动报警及消防联动控制系统设计;

防雷及接地系统设计.

四.电源及其运行方式:

该项目由室外以电缆引来两回路10KV电源至变电所中压环网柜.变配电所设在地下层.两路电源同时工作,各带一台变压器.

500KVA两台变压器低压母线设联络开关,主进线开关与联络开关间设联锁,防止误操作.该项目低压配电系统接地型式为

TN-S系统.

五.低压配电方式:

该项目的低压配电系统采用放射式和树干式相结合的供电方式.所有消防用电设备均由双回路供电,两回路电源在末端自动切换.

六.电力系统:

该项目的电力负荷主要有水泵房,电梯,热风幕等消防负荷及其它一般性负荷.消防用电负荷按二级负荷供电.

七.照明系统:

该项目照明系统包含大堂照明,餐厅照明,客房照明,一般照明和应急照明.大堂,餐厅,客房,走廊等照明,该资料只预留照明电源,具体由二次装修设计完成.一般照明的光源主要为荧光灯;各机房和办公等用房及公共场所的照度均按现行国家标准进行设计.

该项目在重要机房,人员密集的场所及通道,走廊,楼梯间及其前室,各疏散走道及其出入口均设置应急疏散指示照明.

应急照明采用消防应急电源系统,其光源为荧光灯.

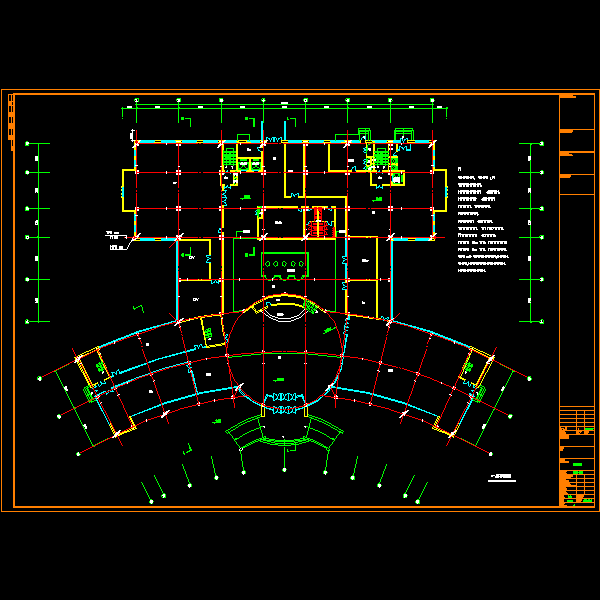

第 1 张图

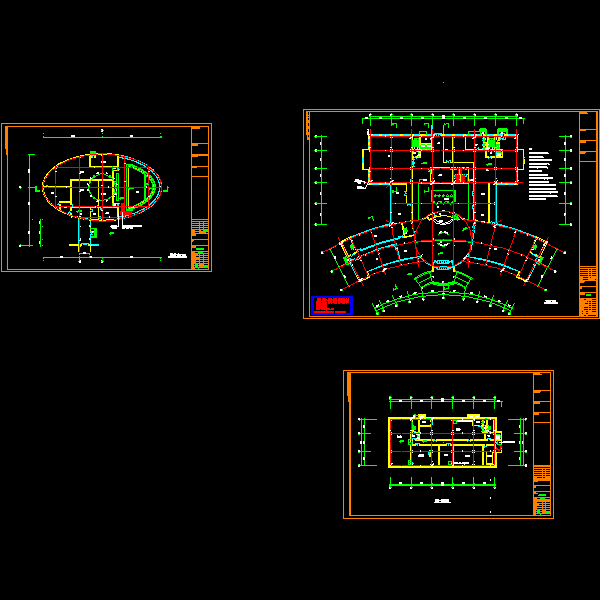

第 2 张图

第 3 张图

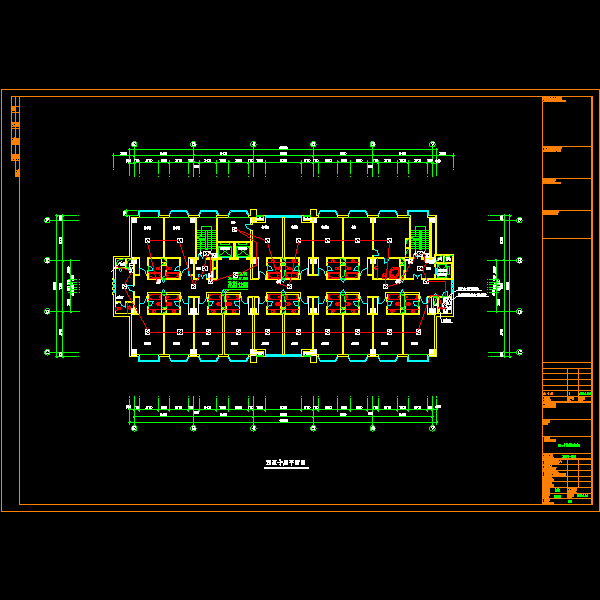

第 4 张图

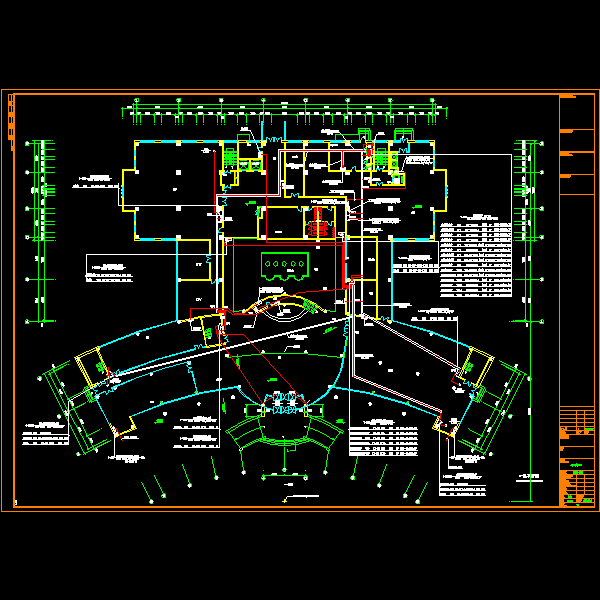

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
