建筑类别：住宅
-
建筑高度：多层建筑
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
负荷等级：三级
-
防雷等级：第三类
-
火灾保护分级：二级
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：
,综合布线系统,通信系统,有线电视和卫星接收系统
该附件为某公寓楼电气施工图
一．设计依据
1、建筑概况：地上五层，层高3.0米，均为公寓；建筑结构形式为砖混结构，现浇混凝土楼板。
2．相关专业提供的工程设计资料；
3．建设单位提供的设计任务书及设计要求；
4．中华人民共和国现行主要标准及法规：《民用建筑
》JGJ/T 16-92《住宅设计规范》GB 50096-1999 2003年版《建筑物防雷设计规范》GB 50057-94 2000年版《有线电视系统工程技术规范》GB 50200-94其它有关国家及地方的现行规程、规范及标准。
二．设计范围
1、该项目设计包括红线内的以下电气系统:
1）220/380V配电系统；
2）建筑物防雷、接地系统及安全措施；
3）有线电视系统；
4）电话系统；
5）网络布线系统；
2. 该项目电源分界点为底层电源进线箱内的进线开关。
三．220/380V配电系统
1、负荷分类及容量：用电负荷均为三级负荷，其容量为240KW。
2．供电电源：该项目从小区就近变电所引来一路220/380V电源供给本楼的负荷用电。
3．计费：根据建设单位要求，该项目住户电费采用IC卡电表。
4．住宅用电指标：根据住宅设计规范及建设单位要求，该项目住宅用电标准为双职工公寓每户4kW。单职工公寓每户3KW。
5．供电方式：该项目采用放射式与树干式相结合的供电方式。
6．照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电断路器保护。
四．设备安装
1、住户配电箱底边距地1.8m嵌墙暗装，其余配电箱均底边距地1.4m嵌墙暗装。
2．除注明外，开关、插座分别距地1.3m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板。

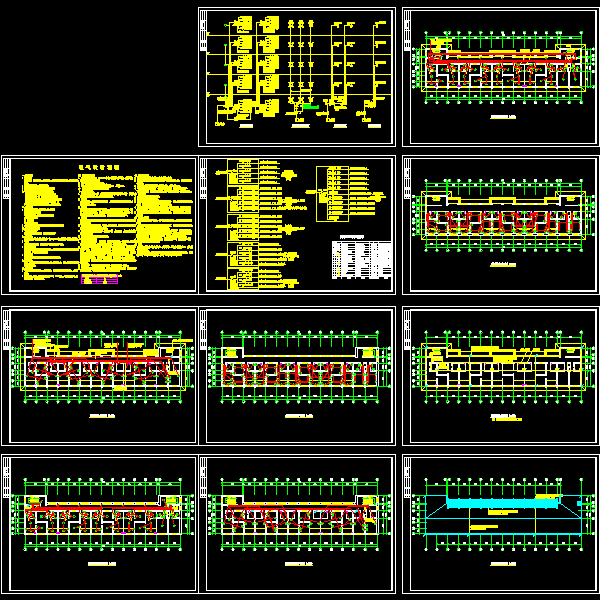

插座及接地平面图
插座
接地平面图
弱电平面图
屋面
照明平面图
