住宅楼电气CAD图纸(照明配电箱)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设 计 说 明

一、该项目为10.00米进深 工程。设计包括:照明、有线电视、电话、宽带网络、防雷、接地等部分。

二、照明电源进线采用一路三相四线380/220V电源从城市低压电网引入,引至M照明总箱,穿管引至各层户内照明箱。设共用接地装置,实测接地电阻4欧。

该项目采用TT接地型式,N线与PE线不得连接。各系统室外进线方位及线路由总平面设计确定。

三.所有气体放电灯光源应带可靠的电子镇流器

四、除已标注外,照明配电箱、电视器件箱、电话分线箱、网络箱、 均底距地1.5m安装,开关距地1.3m安装。插座距地0.3m安装。照明、插座、空调回路均沿板内、现浇板内暗设。敷设导线中BV-2.5导线,2、3根穿P20管;4根穿P25管;5~6根穿P32管。

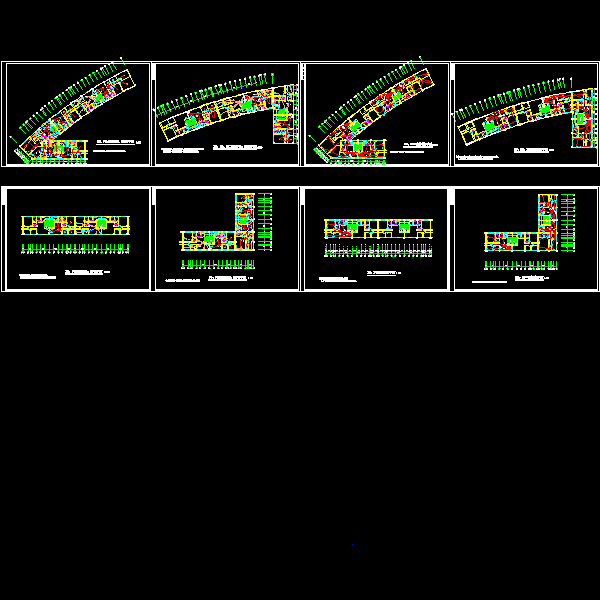

第 1 张图

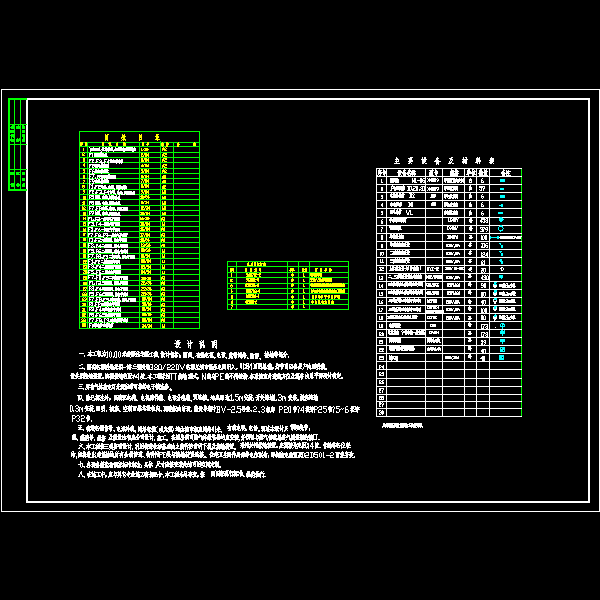

第 2 张图

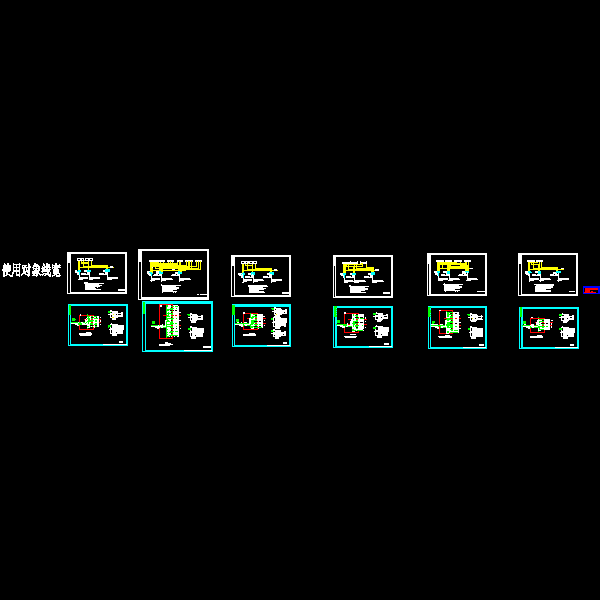

第 3 张图

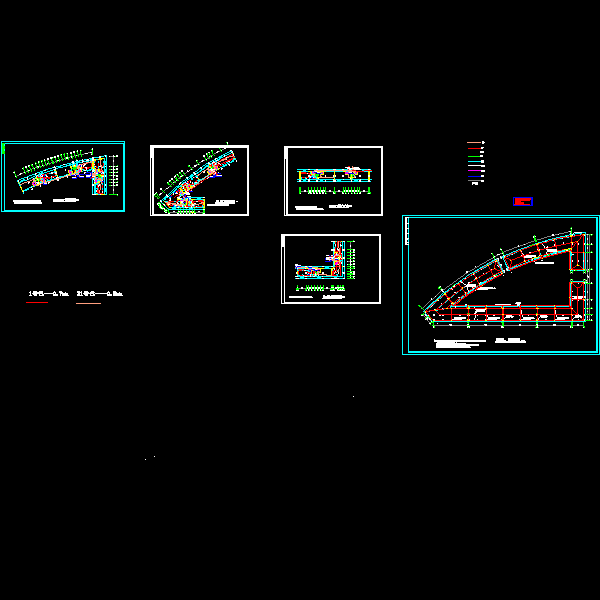

第 4 张图

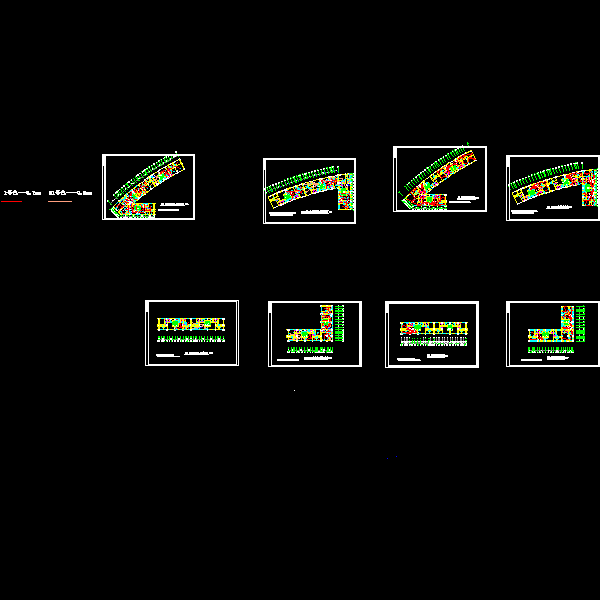

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
