五幢多层商住楼强弱电设计CAD图纸(低压配电柜)(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一. 建筑概况:

1.本项目为多层建筑, 总建筑面积约 13438 平方米.

2.地下层为车库及设备房; 地上一至五层为商业用房(商铺), 总高为19.75米.

二. 设计范围:

1.本项目的配电,电力及照明,防雷,接地及安全,电话及综合布线,电视,火警等设计.

2.按建设方要求商铺内的照明.弱电由二次装修设计,该资料仅预留配电箱和弱电多媒体箱.

三. 供配电:

1.负荷分级: 本项目的应急照明为二级负荷,其余用电均为三级负荷.

2.由本项目地下室变电所引来0.22/0.38kV电源至各层配电间.

3.普通负荷: 商铺照明:设备容量:1174.0KW; 计算电流: 1417.5A.

应急照明负荷: 设备容量:34.0KW; 计算电流: 64.4A.

4.采用放射式与树干式相接合的供电方式.

5.电力和照明供电电压为220/380伏,使用电压电力为220/380伏,照明为220伏.

四. 配电设备及安装方法:

1.低压配电柜为XL-21G型落地靠墙安装; XXM型箱挂墙明设,中心距地1.6米; XRM型箱均嵌墙暗设,底边距地1.6米.

2.所有插座均为安全型,其它设备详见强(弱)电设备安装表.

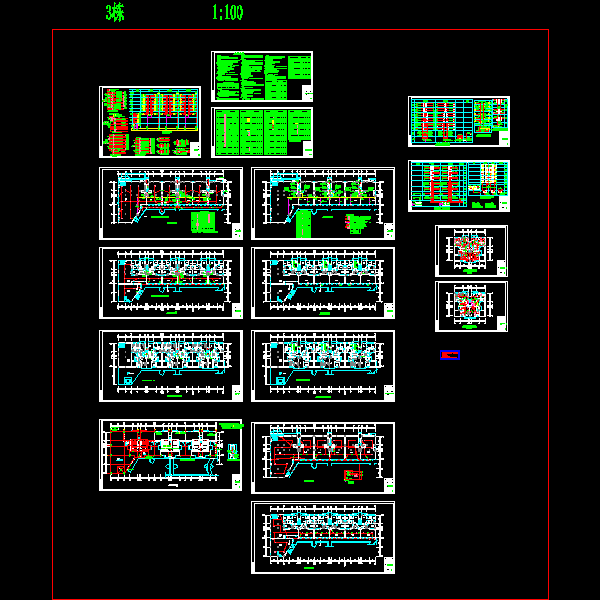

第 1 张图

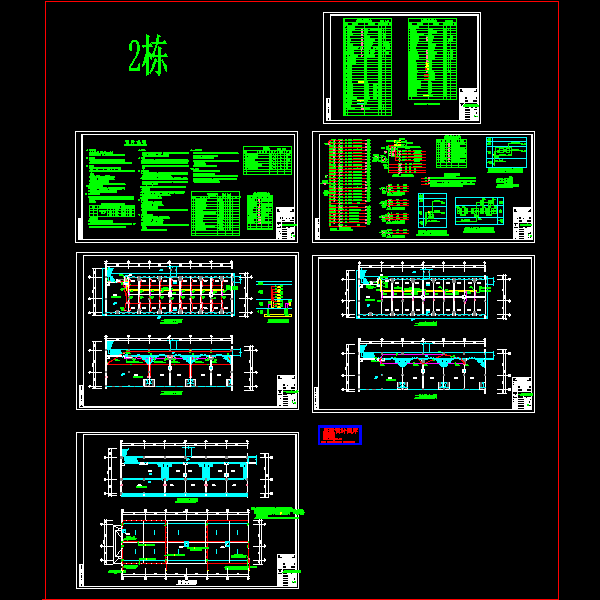

第 2 张图

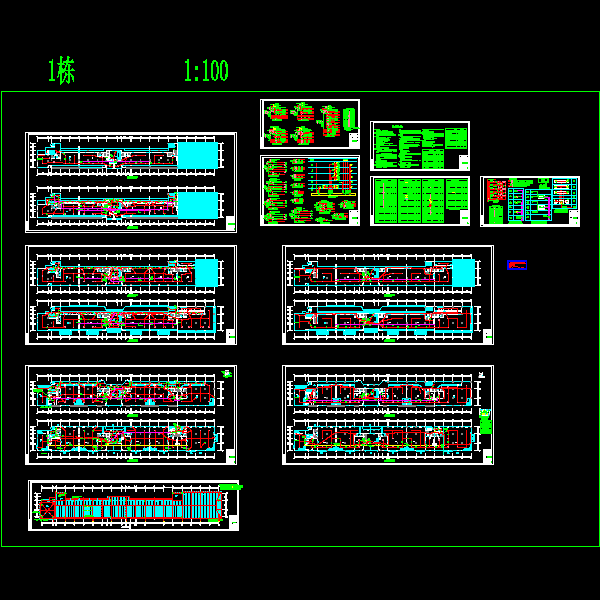

第 3 张图

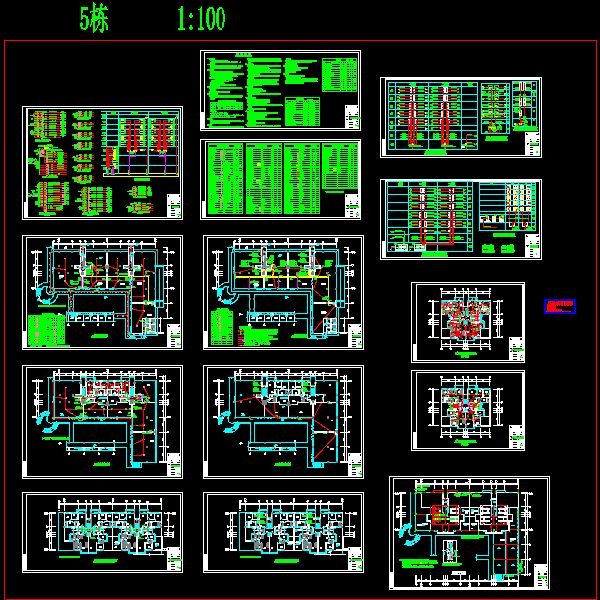

第 4 张图

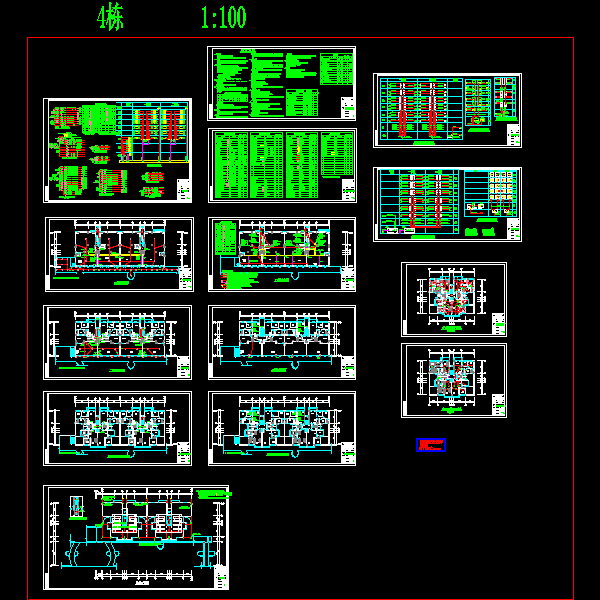

第 5 张图
