北方-养老公寓工程强电CAD图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计内容及范围

该项目设计内容包括本楼的低压配电系统、 、电气控制系统、防雷及接地系统。

低压配电

1 电力负荷等级:均为三级负荷。

2 住户负荷:每间按5KW(4KW)设计,电表选用集中型电表,电表箱在各层公共部位墙壁暗装。

3 负荷计算:

详见电气配电系统图

4 配电系统:从小区变配电室引5路~220/380V低压电源作为本楼所有负荷电源。

导线选型及线路敷设

1 电力线路采用电缆或导线穿钢管或KBG管沿墙、顶板明设或埋地暗设或沿桥架敷设,详见平面标注。

2 照明及插座线路敷设详见系统或平面标注。

3 照明线路采用导线穿KBG管吊顶内敷设,插座线路采用导线穿KBG管埋地暗设。

4 照明和插座回路中未标注导线根数的支线线路均为三根导线。

5 消防配电线路采用导线穿钢管沿墙、顶板暗设于非燃烧隔热体内,保护层厚度不小于30mm,明敷时应穿有防火保护的金属管或有防火保护的封闭式金属线槽。

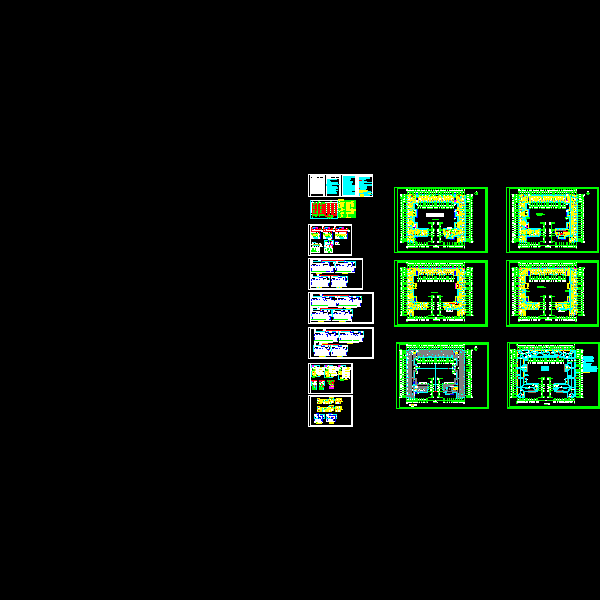

第 1 张图
