一.建筑概况:

该项目为西藏XXXX县检察院办案技术业务用房,七层框架结构建筑,建筑高度为30.00m,

总建筑面积为3668.09m2。

二.设计依据

1.相关专业提供的工程设计资料;

2.各市政主管部门对初步设计的审批意见;

3.建设单位提供的设计任务书及设计要求;

4.中华人民共和国现行主要标准及法规:

三.设计范围

照明配电系统,防雷及接地系统;

有线电视、电话、网络系统、闭路电视监控系统(只负责穿线管预埋).

火灾自动报警及消防联动控制系统(具体见 设计说明)。

四.负荷等级及供电电源

本建筑消防控制中心和消防泵类及重要机房(通信机房、监控中心、枪弹库等)供电负荷按二级负荷考虑,其中消防控制中心和消防泵类采用柴油发电机组作为备用电源,重要机房采用EPS作为备用电源。本大院内设315KVA室外箱式变电站一座,设100KW柴油发电机组一台。

办案技术业务用房供电电源引自室外箱式变电站,电压为380/220V。电源引至本建筑物一层强电井总配电箱ALZ,再由该配电箱将电源引至设在 井中的层配电箱AL1~AL8,然后由层配电箱将电源馈送至各办公室照明控制箱。

消防控制中心及水泵房采用双回路供电,电源引自室外箱式变电站及柴油发电机组低压进线回路采用交联电缆直接穿钢管埋地敷设,室外电缆埋深不小于0.7m.

五.配电系统

本建筑从总配电箱至层配电箱以及从层配电箱至各用户配电箱均采用放射式供电方式。

照明、插座均由不同的支路供电,所有插座回路均设漏电断路器保护。

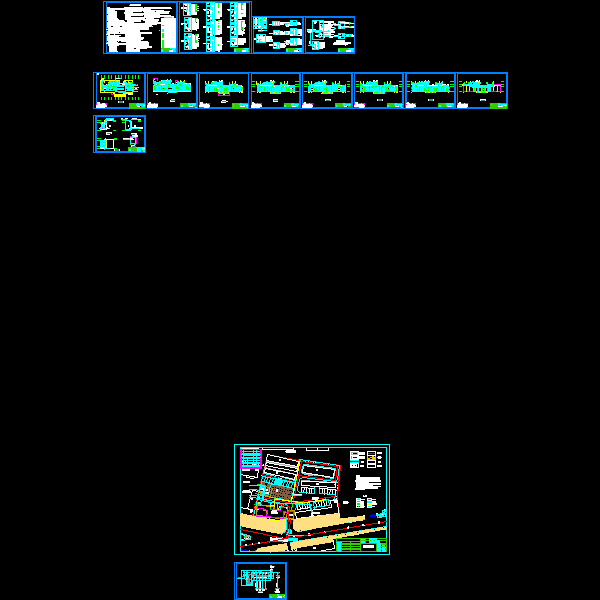

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
