一、设计依据

1、已批准的方案设计文件；

2、建设单位提供的该项目的有关资料和设计任务书；

3、建筑和有关工种提供的作业图和相关资料；

4.中华人民共和国现行主要标准及法规;

二、项目概要及设计范围

（一）、项目概要

该项目为四川郎屹科技有限公司厂区-办公楼，地上共三层。

（二）、设计范围

1. 单体低压照明配电系统、疏散应急照明。

2. 建筑物防雷、接地系统及安全措施；

3、单体弱电系统（电话、网络、无障碍求助系统）

三、系统设置

（一）、照明及低压配电系统

1．负荷分类及容量：

1）．负荷等级分类

三级负荷： 该项目的照明配电均为三级负荷；

2）．各类用电指标及负荷容量详见配电系统图。

2．供电电源：

该项目电源采用交流50Hz，380/220V电源，电源由室外低压配电室引入，接地形式采用TN-C-S系统，电源在进线处作重复接地，室外电源电缆设计详见总图。

3．配电：电源由室外低压配电室引入，在底层设置总配电箱，配电总箱馈出线路至各住配电采用放射式

4. 光源：有装修要求的场所视装修要求商定，一般场所为节能型荧光灯或其他节能型灯，荧光灯均采用电子镇流器，荧光灯灯管为节能型（T8）灯管。其它有吊顶的场所，选用嵌入式格栅荧光灯，反射器为雾面合金铝贴膜 ，无吊顶场所选用控照式（或盒式）荧光灯，其余吸顶安装。

5. 配电保护：为预防电气火灾，进线总断路器分别设置300mA

漏电保护器，照明配电箱分照明、插座、厨房卫生间插座、空调插座设置回路；除照明、壁挂式空调外，所有的插座回路（含柜机空调插座）设置30mA的漏电保护器。

6. 照明、插座分别由不同的支路供电，照明为单相三线， 插座为单相三线，线型均详见配电系统图。

7. 该项目配电箱的尺寸由定做厂商根据系统图的断路器个数及厂家配电箱规格定做。

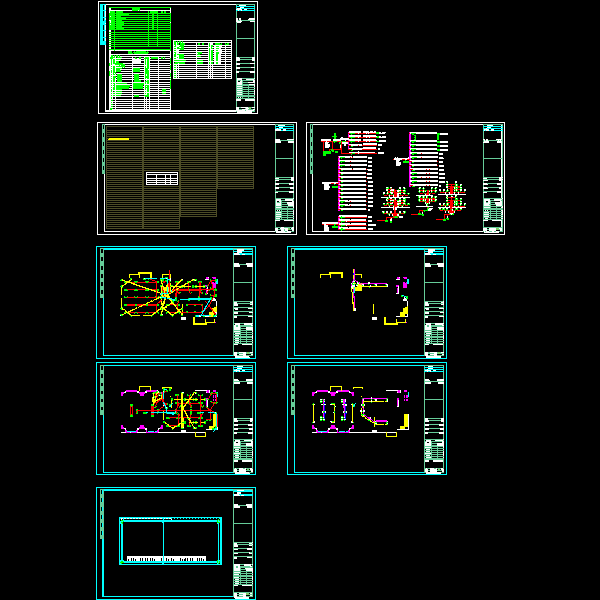

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
