设 计 说 明

1. 该项目电源电压为三相四线方式380/220V,分三路进线引入,采用电缆进户方式,室外直埋,埋深距室外地面800MM,进户穿钢管保护.

2. 住宅采用集中计量方式.电度表箱.进户开关箱及单元开关箱2. 住宅采用集中计量方式.电度表箱.进户开关箱及单元开关箱均设于楼梯间内.电度表箱暗装在底边距地300mm的墙上,进户开关箱及单元开关箱暗装在底边距地1.5米的墙上.

3. 住宅用户配电箱暗设于各住户方厅内墙上底距地1.8米.

4. 住宅每户设备容量按4KW计算.

5. 商服采用集中计量方式.配电箱均暗装在底边距地1.5米的墙上.

6. 配线及线路敷设:(1)住宅:O配电线路均采用BV-500V(Qn=70 C)铜芯导线,照明干线穿钢管保护,照明支干线穿硬质塑料阻燃管保护(阻燃管氧指数2应在27以上),照明支线均采用BV-2.5MM 铜芯导线,穿硬质塑料阻燃管保护.(2)商服:O配电线路均采用BV-500V(Qn=70 C)铜芯导线,照明干线2及支干线穿钢管保护,照明支线均采用BV-2.5MM 铜芯导线,穿硬质塑料阻燃管保护,(阻燃管氧指数应在27以上).所有配电线路均沿地面.现浇楼板.墙及板孔板缝暗敷设.图中未标明的支线:2~3根--FPC16, 4~6根--FPC20.穿管保护的线路超过规程规定的长度时应在适当位置加装中间盒.

7. 走廊灯采用声光双控节能灯头.

8. 灯具.开关.插广型号及安装方式见图例表坐

9. 该项目配电系统接地形式为TN-C-S系统,所有配电装置及用电设备的金属外壳均需可靠接地

10. 防雷及接地说明见电施10-10.

11. 有线电视系统.电话系统说明见电施10-7.

12. 电子门系统该资料仅予留管路.

13. 消火栓按钮配线为并联连接.进户线采用KVV型电缆,室内配2线采用BV-1.5MM 的导线,穿钢管保护,沿地及墙暗敷.

14. MEB总等电位端子箱墙上暗装,底边距地0.3米.

配电干线及总等电位联结平面图

配电干线平面图

屋顶

照明配电系统图

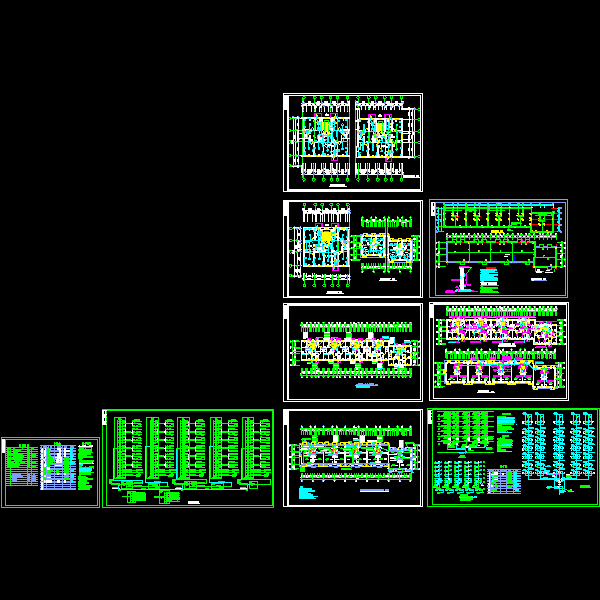

第 1 张图
