某展览中心全套图纸

1. 该项目照明采用380/220V电源供电,电源引自变电所低压配电室,应急照明采用双电源供电,在应急照明末级配电箱处自

动切换.机戒联锁,照明配电系统采用树干式与放射式相结合的配电方式.

2. 该资料主要场所照度如下:

固定展位过道照度为400Lx,固定展位予留照明箱,该资料只予留灯位,以二次装修设计为准；过道如做装修,以二次装修设计为准;

3. 灯具选择:

1).-8.000米标高层固定展区照明灯具选用光带;

2).金卤灯.荧光灯均配带快速启动无功补偿装置,要求功率因数(COS%%C=0.9)以上.

4. 应急照明:

空调机房(消防用).走廊.大厅等均设有应急照明.

空调机房应急照明兼做正常照明,满足正常工作照度;

大厅等部分光带兼做应急照明和备用照明,不低于正常照度的50%;

疏散通道的应急照明的照度不低于5LX,-8.000米标高层及A区的疏散指示灯在棚下管吊式安装或在柱上安装.墙上或柱上距

地0.6米暗装,室外车道距地0.8米暗装,安全出口标志灯在门上250mm管吊式安装;

疏散指示灯.安全出口标志灯类别为I类,长边/短边为4:1或5:1,长边的长度>100cm,采用荧光灯作光源,功率>30W;

图纸展示

8.000米标高层

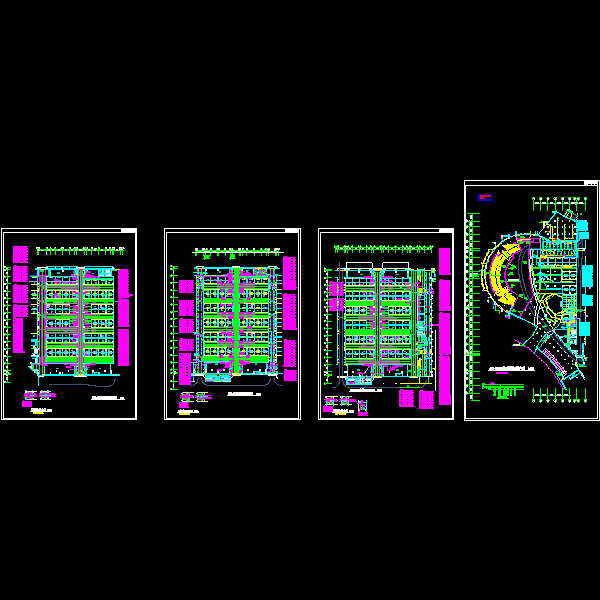

B区-8.000米标高层照明平面图

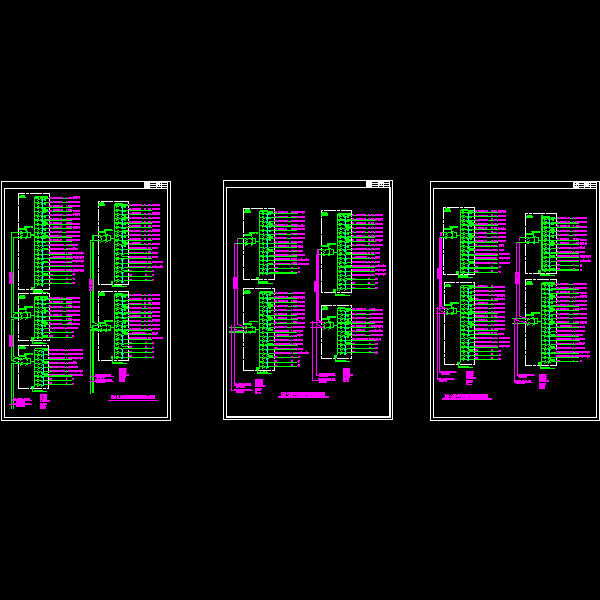

B区-8.0米标高层固定展位配电系统图

C区-8.000米标高层固定展位事故照明平面图

c区-8.000米标高层照明平面图

C区-8.0米标高层固定展位配电系统图

D区-8.000米标高层固定展位配电平面图

D区-8.000米标高层固定展位事故照明平面图

D区-8.0米标高层固定展位配电系统图

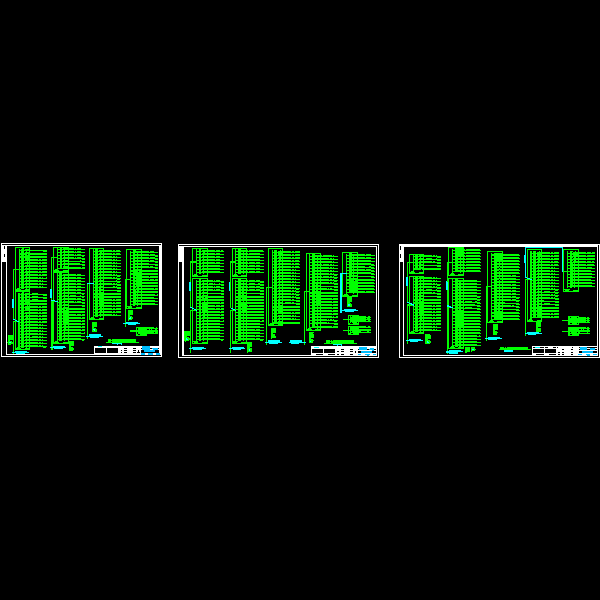

配电系统图

系统图

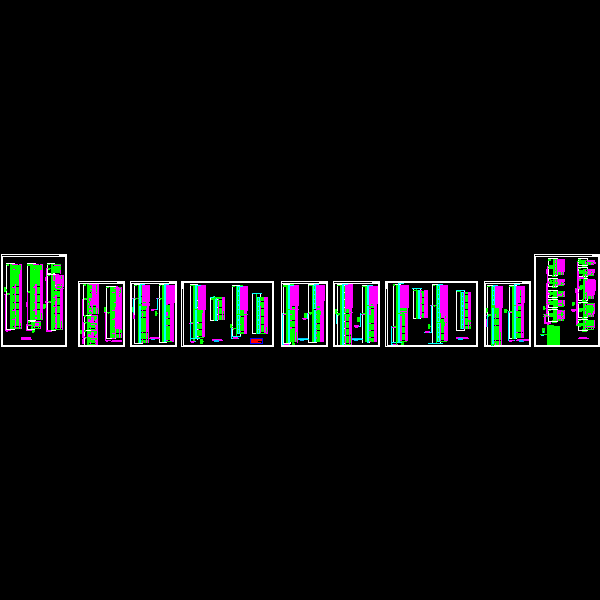

照明配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
