[建筑设计方案]新农村建设2层坡顶住宅楼方案设计CAD图纸(说明)

[复制链接]

0

主题

0

帖子

805

积分

超级版主

Rank: 8Rank: 8

积分
805
发表于 2020-1-21 22:43:45 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 建筑类型:双拼别墅
  • 建筑高度:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:8张
  • 建筑面积:396.2平米
  • 建筑高度:9.2m
  • 地上层数:2层
  • 效果图:无

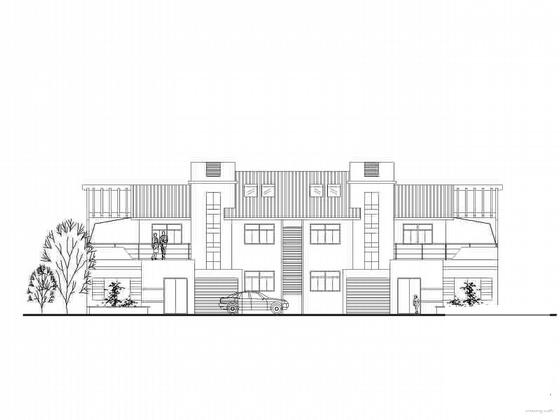

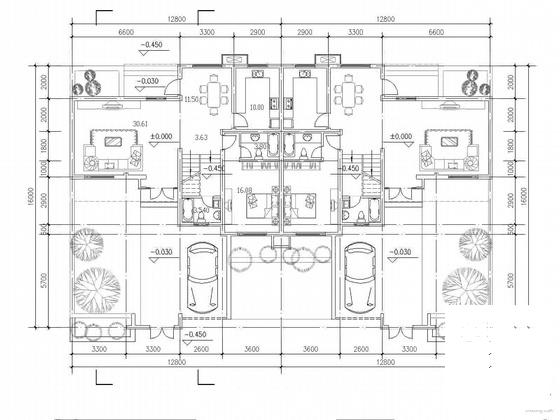

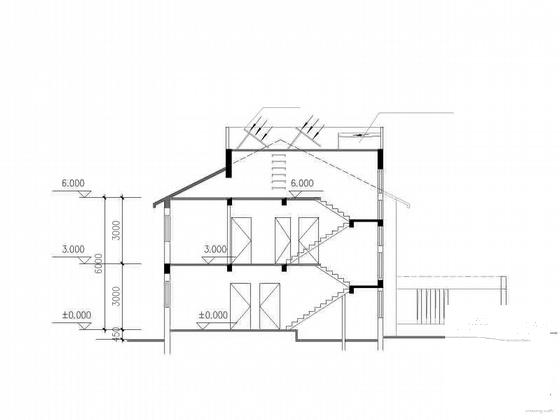

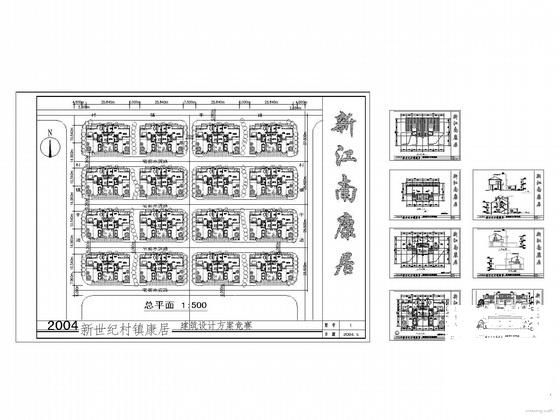

附件详情 本方案为新世纪村镇康居竞赛建筑设计方案之一   单栋建筑面积:396.2平方米.   建筑高度:9.2米.   形式:双拼.      户型:两厅四室三卫,带车库,阁楼.   面积:198.1平方米.   开间X进深:12.8X16米.      ▲方案创意说明   由于江南农村的广大农民生活水平一般较高,本方案选择小康型新民居,以适应江南广大农民的居住水平。方案创意立足于适用、节能和地方特色这三个原则。设计方法将这三个原则有机统一起来,除了考虑在一般情况下要满足户内的各个使用空间外,还考虑到目前小汽车逐渐普及,结合农村生活特点,本方案进一步考虑采用双拼独院式的型式,这样既满足了停车又保留了农村院落的生活习惯。为强调地方特点,考虑院落尽可能通透,充分满足穿堂的要求,表现了南方特色。结合节能的要求,使楼梯间置于东(西)晒的显著位置,这使卧室的保温隔热可得到经济的解决,同时利用阁楼作为屋顶的隔热层,楼梯间顶部采用太阳能热水器和雨水采集水箱,采集后的雨水可以作为冲洗卫生间、浇灌盆景、洗刷车辆使用,这些措施充分节能了能源。   ▲院落布局说明   院落布置在住户的南侧,为独院式,小汽车停在一侧,中间为出入口和通道,另一侧为休息纳凉区,院落南墙通透布置花坛加以美化。   ▲内部功能分区   体现动静分离,长幼分离,又联系紧密的原则,以楼梯间为联系纽带,一层布置主卧套卫生间、大起居室、餐厅、厨房,二层布置双人、单人卧室,卫生间合用,并设书房,洗衣、凉晒在二层及露台解决,贮藏利用阁楼。立面考虑到了空调室外机的集中安放位置,隐藏而美观。      这份参考资料包含总平面图,各层平面图,立面图和剖面图,共计8张.


温馨提示:该资料由网友于2020-1-21 22:43:45上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ed121ss1cfcfs2d0efs.rar

1.09 MB

下载  售价: 100 积分    赚积分
