5层框架抗震墙结构廉租房结构CAD施工图纸(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该项目为重庆某廉租房，共为五层，建筑结构形式为框架—抗震墙结构，基础形式为柱下条形基础，其中负一层、一层为商业用房，二至五层为住宅用房，6度设防。

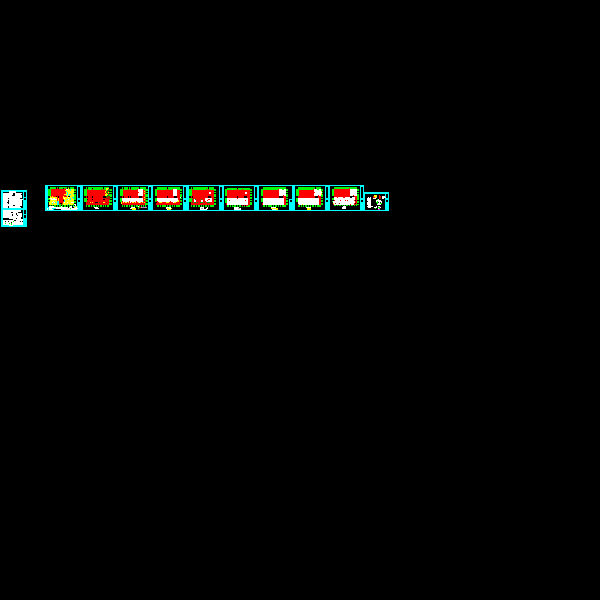

该资料包含：结构设计说明、基础 平面布置图 、柱平面配筋图、剪力墙平面配筋图、梁平面配筋图、板平面配筋图、楼梯结构图等共12张图纸。

一层柱、剪力墙平面配筋图

一层梁（竖直）平面配筋图

一层板配筋图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
