8层框架结构医院结构CAD施工图纸(dwg)(乙级筏形基础)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：8层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.4kN/平方米
• 雪压：0.65kN/平方米
• 地下室功能：人防, 设备用房
• 参考图纸：33张
• 设计年代：近代

附件详情

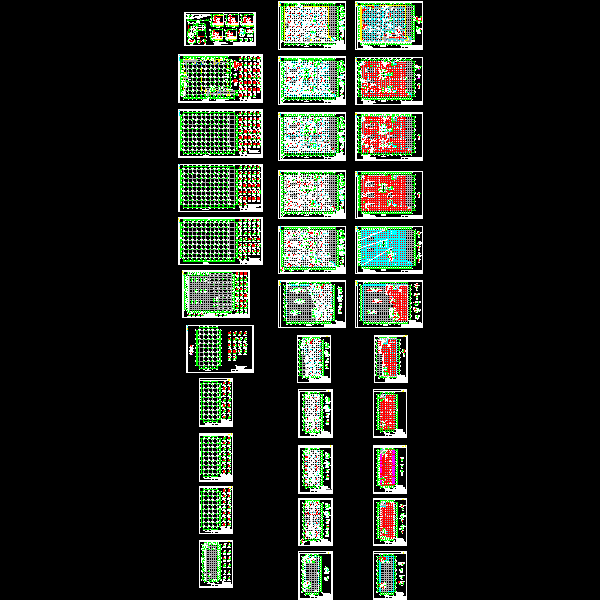

黑龙江某市人民医院结构施工图。包括：坡道配筋图，轴地下室顶梁配筋图，地下室顶板配筋图，地下室墙柱定位及配筋图，各层梁板配筋图，各层柱定位配筋图，风机房顶梁配筋图，风机房顶板配筋图，电梯机房、风机房柱定位及配筋图等共计33张图纸。
