3层框架剪力墙结构别墅结构CAD施工图纸（建筑图纸）(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.65kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：设备用房,其他
• 参考图纸：40张
• 设计年代：近代

附件详情

该项目是3层独栋别墅，框架-剪力墙结构，占地面积292.99平方米，总建筑面积：1011.22平方米，建筑高度11.1米。有个地下层，一层设有客厅，二层设有主卧室带衣帽间和卫生间、客卧室，三层设有休闲室，采用柱下独立基础及墙下条形基础，基础设计等级为丙级，抗震设防烈度为8度。

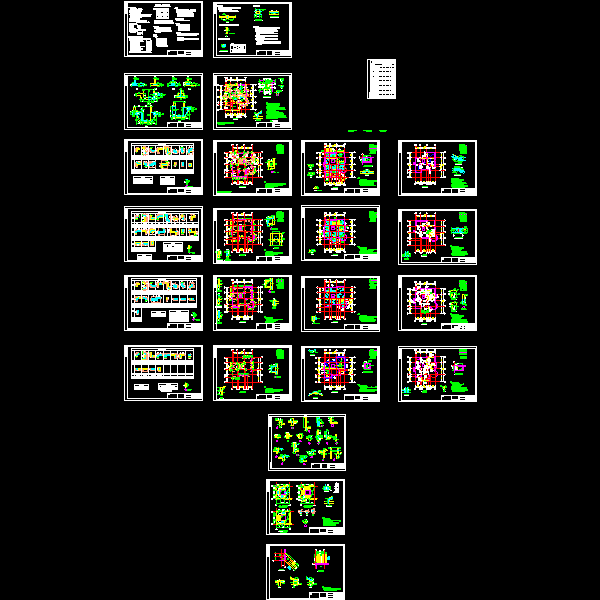

结构专业该资料包含：结构设计总说明，基础平面图，基础详图，墙柱平面图 ，结构布置图，梁配筋图，节点详图， 楼梯详图 等共计21张图。

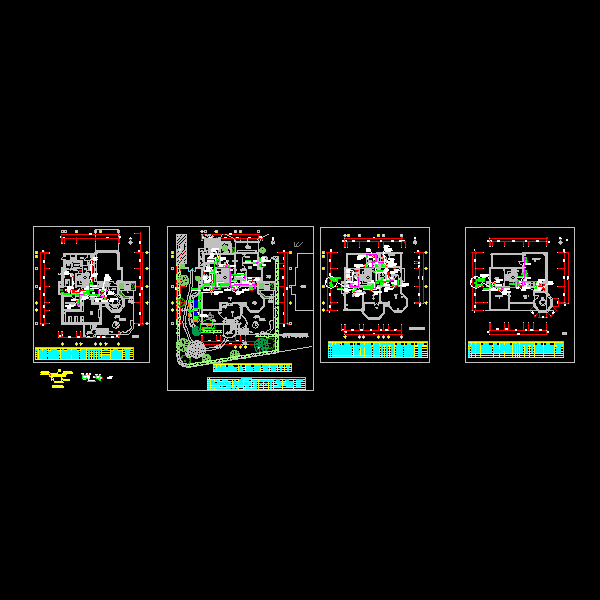

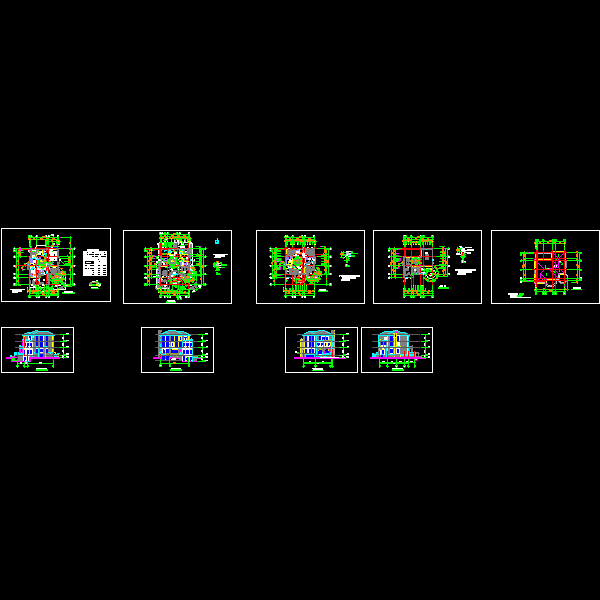

建筑专业该资料包含：平面图，立面图，剖面图，门窗详图等共计20张图。
出图时间：2009年

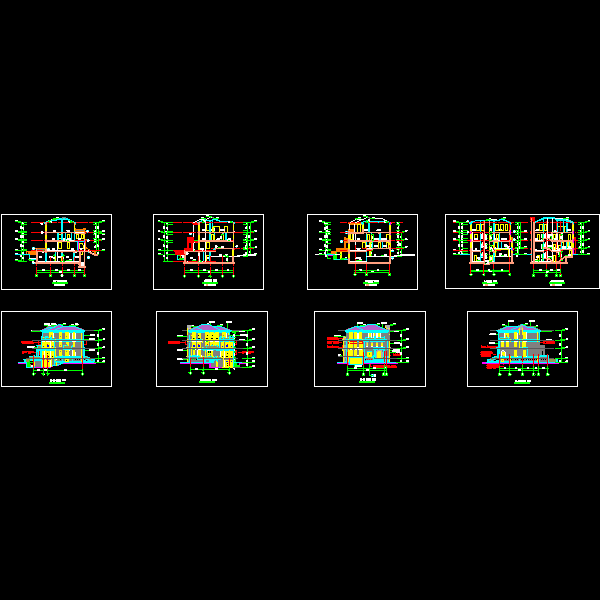

立面图

基础平面图

三层结构布置图

一层梁配筋图

构造详图

二层平面图

二层墙柱平面图

20090306立面图_t3.dwg

空调3.26合同版本.dwg

立面剖面图_t3.dwg

结构全部图纸.dwg

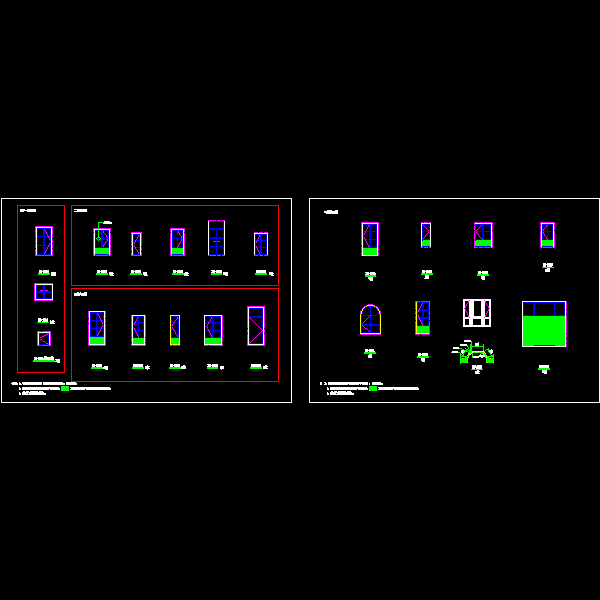

门窗详图.dwg
