建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.45kN/平方米
-
参考图纸：20张
-
设计年代：近代
附件详情
该项目是厂房项目，门式刚架结构，35米跨，总建筑设计面积：1500.96平方米，地上1层，檐口高度：8.2M，抗震设防烈度为6度，吊车选用LDA型电动单梁起重机。
结构专业该资料包含：钢结构设计总说明，钢结构设计总说明，基础平面布置图，基础大样图，预埋定位图，吊车梁
平面布置图
，屋面结构布置图，柱间支撑布置图，屋面檩条布置图，吊车梁大样图，支撑结构节点图，共计12张图。

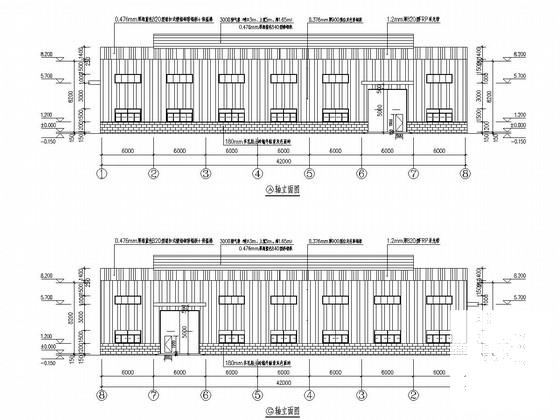

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，建筑节点图共计8张图。
分享投稿时间：近几年8月。

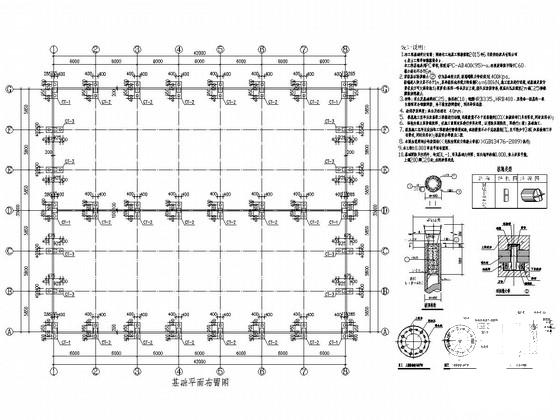

基础平面布置图

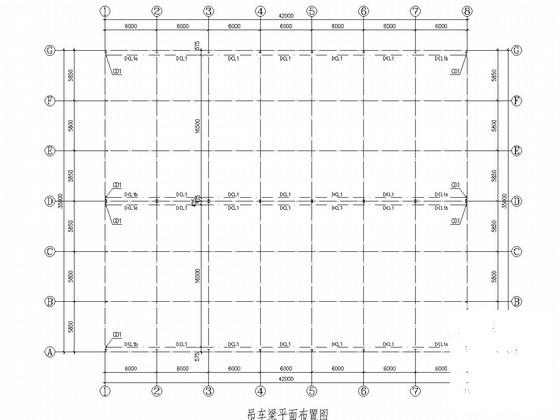

吊车梁平面布置图

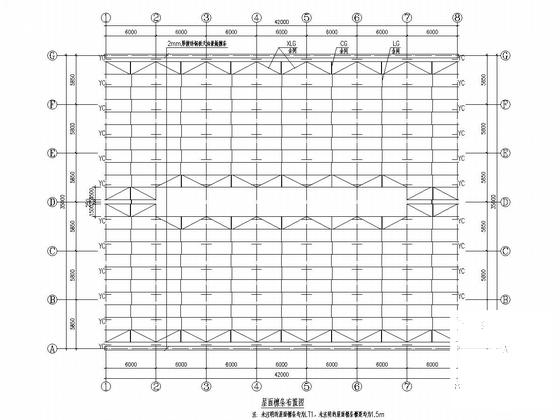

屋面檩条布置图

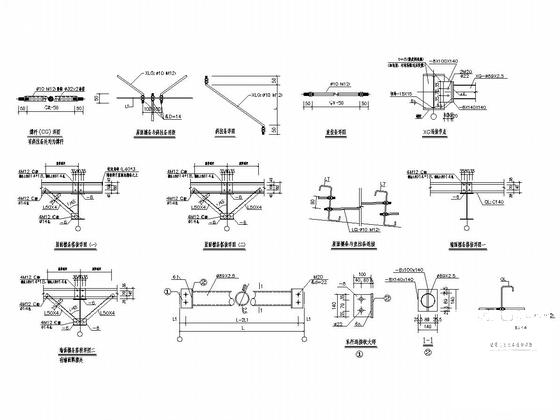

支撑结构节点图

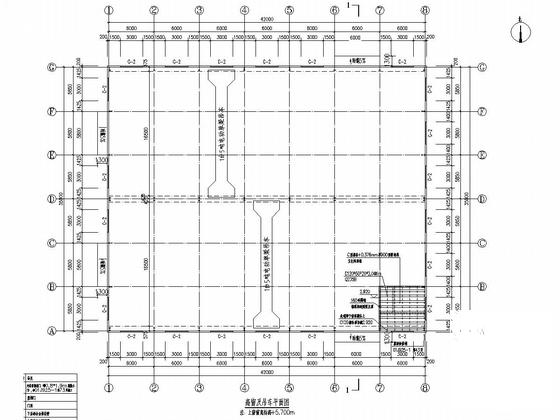

高窗及吊车平面图
建筑节点图
屋面结构布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
