建筑类别:工业建筑
-
建筑高度类型:多层建筑
-
建筑地上层数:3层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢结构
-
钢结构:门式刚架
-
基础形式 :桩基础
-
结构安全等级:二级
-
抗震设防烈度:7度抗震
-
风压:0.30kN/平方米
-
参考图纸:14张
-
设计年代:近代
附件详情
该项目是某垃圾焚烧厂项目,主体结构地上3层,门式刚架结构,45米(2连跨),柱顶标高10.7米,基础设计等级为丙级,长螺旋钻孔泵压砼桩复合地基,抗震设防烈度为7度。
该资料包含:
结构设计说明
,桩位布置图,基础布置图,锚栓布置图,各层结构平面图,门式刚架布置图,屋面支撑布置图,纵向墙梁布置图,山墙墙梁布置图,钢架结构图,楼梯结构平面及剖面详图等共计14张图。
分享投稿时间:近几年5月。

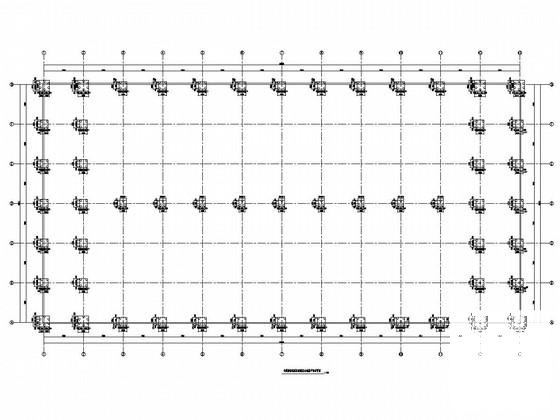

第 1 张图

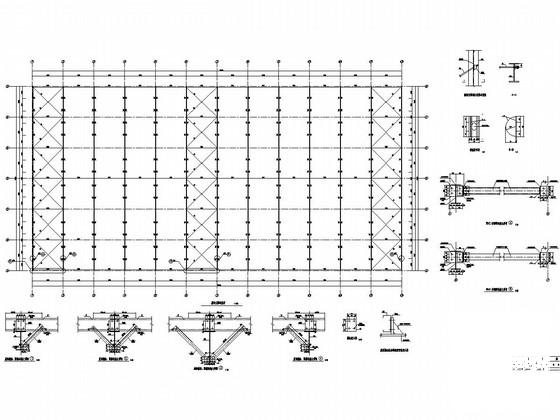

第 2 张图

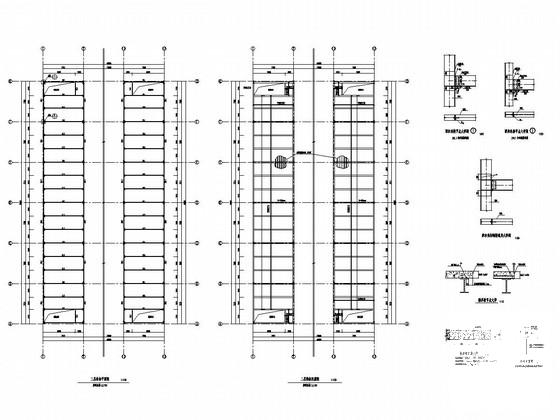

第 3 张图

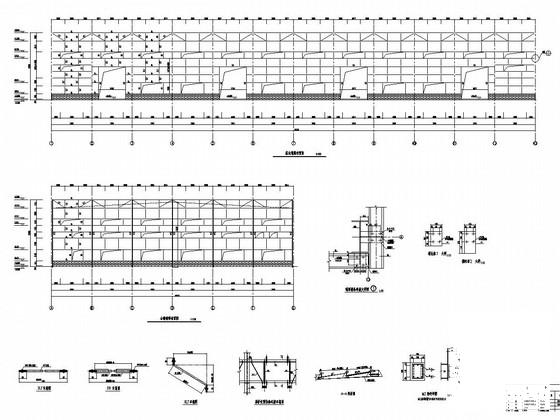

第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
