一份30吨吊车钢结构单层厂房结构CAD施工图纸(8度以上设防)

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-9 15:52:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 结构最大跨度:20m
  • 抗震设防烈度:8度以上
  • 风压:0.65kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

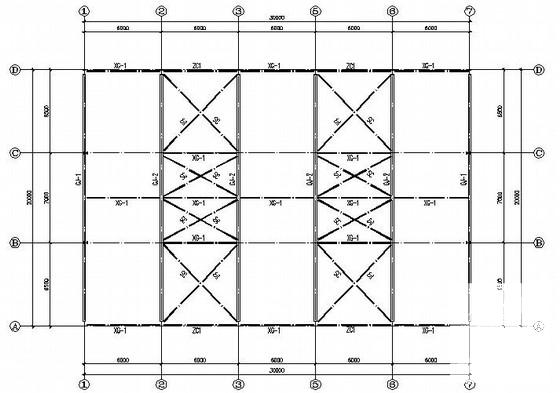

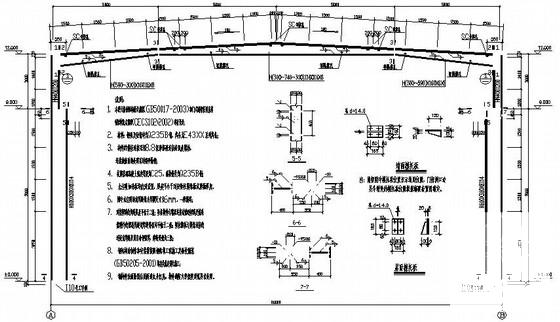

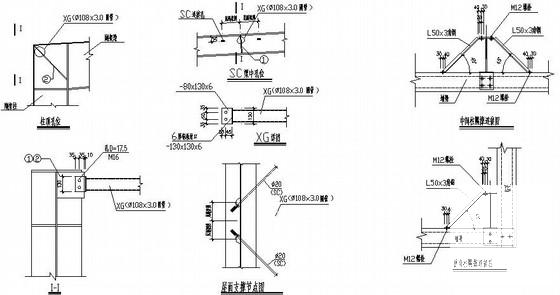

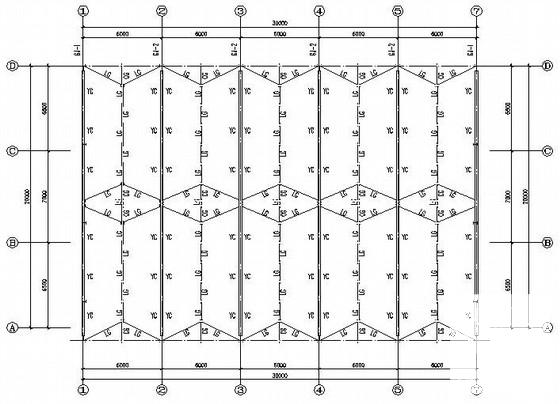

厂房30米长,跨度20米,内设有30吨单梁起重机。包括 结构设计说明 ,结构 平面布置图 ,角钢支撑与柱链接大样图, 节点详图 ,门式钢架结构图共计10张图纸。

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
