[建筑平立剖]地块10层商业建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-21 22:44:58 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度:高层建筑
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:15701.4平米
  • 用地面积:3048平米
  • 容积率:0.95平米
  • 建筑密度:18.4%
  • 绿化率:57.2%
  • 建筑高度:31.8m
  • 地上层数:10层
  • 地下层数:2层
  • 地下室功能:车库,设备用房
  • 效果图:无
  • 机动车辆停车位:113个

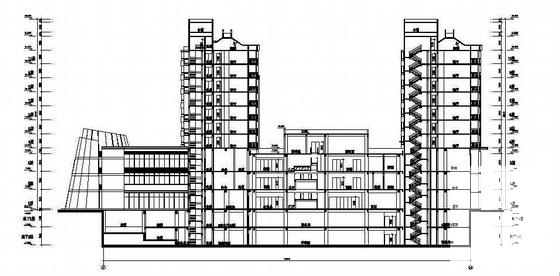

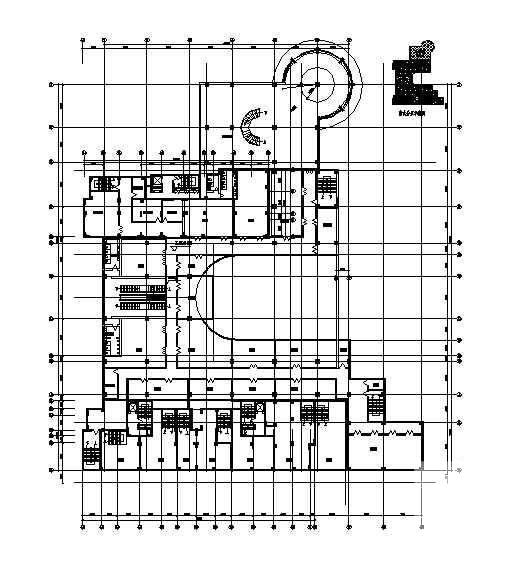

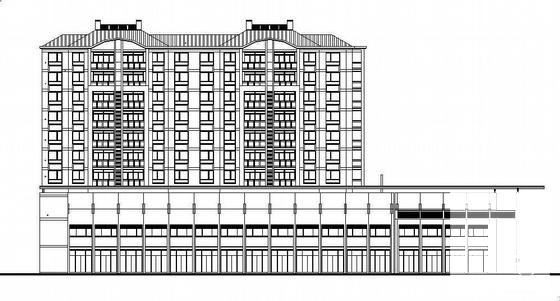

附件详情 该项目为昆山市某地块商业建筑   该资料范围昆山市某地块商业建筑的建筑设计,包括四—十层的住宅(二幢),一—三层的商业裙房,、会所及地下车库,人防工程由专业设计院设计。   该项目耐久年限为一级100年.   该项目建筑耐火等级为二级二类;地下层为一级耐火等级   抗震基本设防烈度为7度。   该项目地上为一—三层商业裙房,四—十层为住宅楼(分为南北二幢,地下二层为机动车,非机动车车库和设备用房,另在裙房屋顶局部设置一休闲会所   根据商业建筑自身的特点和周边的城市环境,在造型处理上合理组织体块的构成,弱化建筑的体量感,形成适宜人的尺度的空间环境,在形态上,弧形的茶室将人们的视线引向一侧的绿地公园,白色的构架伸向绿地,既结合了环境,又暗示了主要的出入口,立面上采用现代的风格,几个体块穿插搭配,通透的玻璃体量,白色构架,简洁明快的彩色墙面使得建筑典雅优美,同时又有强烈的商业气息.   基地面积:16569平米;   总建筑面积(地上):15701.4平米;   (地下) :6806平米;   建筑占地面积 :3048平米;   建筑密度:18.4%   建筑高度:31.8米;   容积率:0.95;   绿地率:57.2%;   建筑层数:10层;   停车位:113;   图纸内容包括各层建筑平立剖面、车库平面图、设计说明、总平面图、各节点详图等等


温馨提示:该资料由网友于2020-1-21 22:44:58上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12s1cccfd0c2dc2ee.rar

8.18 MB

下载  售价: 100 积分    赚积分
