一份石墨电极焙烧浸渍车间及附房结构CAD施工图纸(建筑图纸)

[复制链接]

0

主题

0

帖子

1319

积分

超级版主

Rank: 8Rank: 8

积分
1319
发表于 2020-2-9 17:24:49 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构, 钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目为7万吨石墨电极(焙烧)项目 二次焙烧。内设起重量为5T的桥式起重机七台。10t桥式起重机一台。主厂房单层门式刚架结构,附房砖混结构或钢筋混凝土框架结构,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明(门式刚架钢结构部分),柱脚螺栓及抗剪槽平面布置图,基础 平面布置图 ,基础详图,柱间支撑、吊车梁,抗风柱布置图,天窗架详图,遂道窑控制室、氮气室、空压机室、热油炉室等结构图,共计28张图。

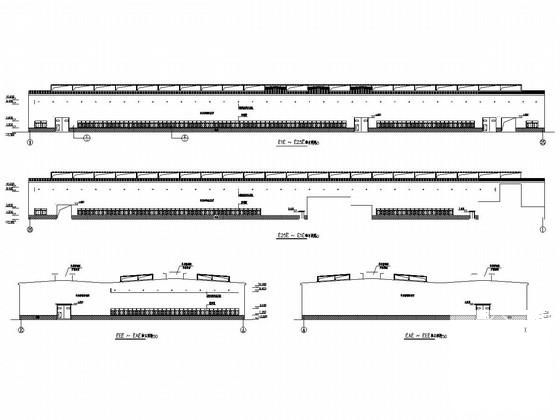

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,共计12张图。
分享投稿时间:近几年12月。

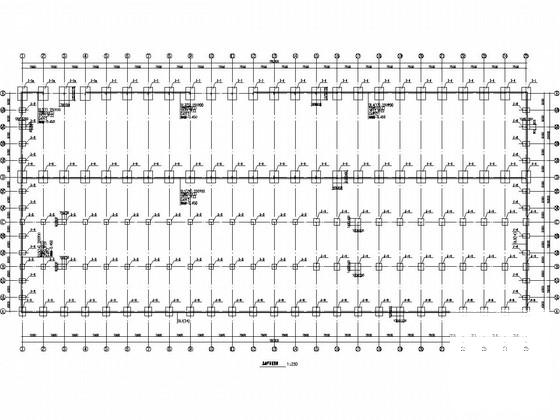

基础平面布置图

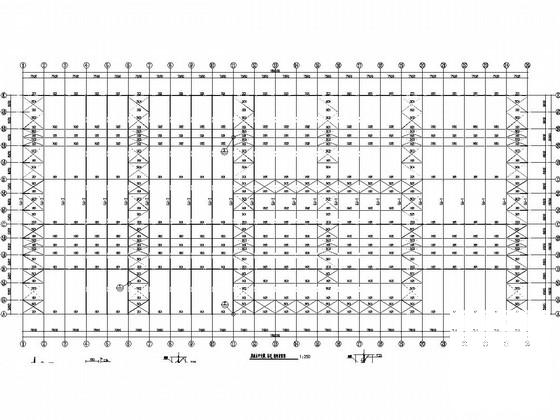

屋面水平支撑系杆刚架布置图

钢架详图

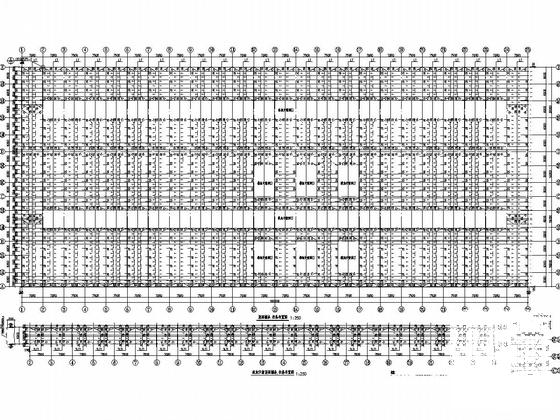

纵向天窗屋面檩条.拉条布置图

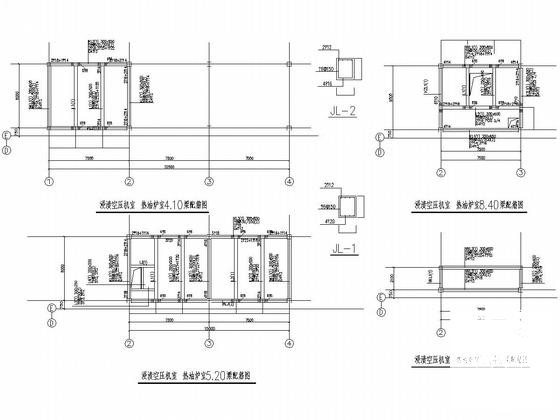

空压机室 热油炉室梁配筋图

氮气室 操作室板梁配筋图

遂道窑控制室板配筋图

天窗系统构件平面布置图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 17:24:49上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfc2w02cccds20d2cc.rar

3.92 MB

下载  售价: 100 积分    赚积分
