[二类高层住宅]高层底商住宅楼建筑群组CAD施工图纸(大型人防工程)

[复制链接]

0

主题

0

帖子

1160

积分

超级版主

Rank: 8Rank: 8

积分
1160
发表于 2020-1-21 22:45:00 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:31254.45平方米
  • 占地面积:10007.23平方米
  • 容积率:2.63平方米
  • 建筑密度:21.9%
  • 建筑高度:45.6m
  • 地下室建筑设计面积:4966.20平方米
  • 地下室功能:人防,车库
  • 设计效果图:无
  • 机动车辆停车位:191个
  • 总户数:216户

附件详情

该项目建设占地面积为10007.23m2,
总建筑面积31254.45m2,
计算容积率建筑设计面积:26288.25m2
其中住宅建筑面积24548.08m2,
商铺建筑面积446.34m2,地
下室建筑面积为4966.20m2。
总户数:216户
停车位:191辆
覆盖率:21.9%
容积率:2.63
规定建筑面积容积率:2.50

该项目地下一层,地上为3幢建筑,
AB座为15层,
CD座为15层,
EF座为13层,
地下室位于AB、CD座下,
平时为汽车库及设备用房,战时局部为人防工程,地上部分一层为架空层,AB、CD座沿街设有商铺,二层及以上均为住宅。
该项目为二类 高层住宅 楼,耐火等级为一级,层数分别为十五层、十三层、十一层,建筑高度分别为45.6米、37.7米、32.0米。
该项目设全埋入式人防地下室,按平战结合的使用原则进行设计,平时作为停车库和设备用房,战时作为人防工程。人防建筑面积2003.63m2,共设二个防护单元,抗力等级为6级,防化等级为丙级的二等人员掩蔽所,总掩蔽面积为1315m2,可掩蔽人数为1315人。
图纸内容包括设计总说明、总平面图、地下室平面图、人防工程平面图、各层建筑平立剖面图、屋顶以及屋顶花架平面图、水箱平面图等等。

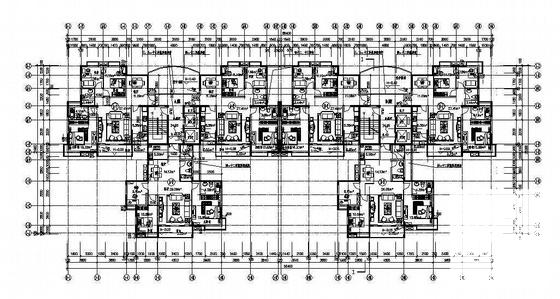

二类高层住宅建筑 - 1
第 1 张图

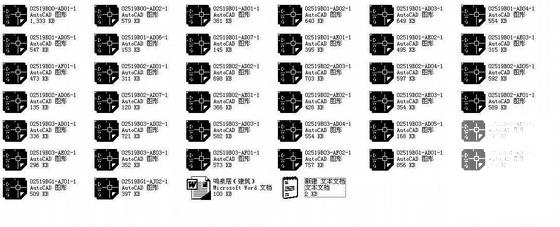

二类高层住宅建筑 - 2
第 2 张图

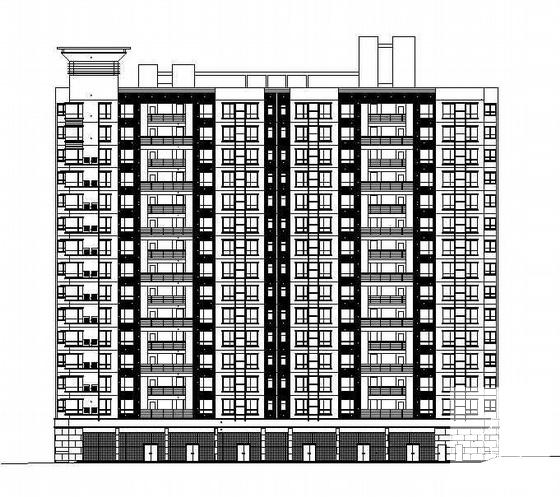

二类高层住宅建筑 - 3
第 3 张图

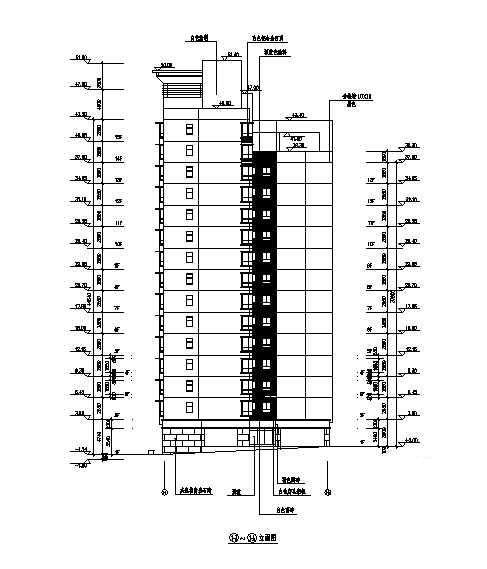

二类高层住宅建筑 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:00上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12sfdcdscc10escdc.rar

7.59 MB

下载  售价: 100 积分    赚积分
