一份3层小型会所建筑扩初CAD图纸

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-2-9 19:22:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:会所俱乐部
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度 :方案(初设图)
  • 项目所在地:新疆
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:5张
  • 建筑高度:11.70m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

该资料为[乌鲁木齐]某三层小型会所建筑扩初图
工程建筑建筑设计结构形式为:砖混结构、层数为: 3层、高度为: 11.70米、屋顶形式:深蓝色波纹装饰瓦坡屋面

这份参考资料包括图纸说明、门窗表、各层建筑平面、立面、剖面图、卫生间详图等,共5张图纸
设计功能包括:门厅、休息厅、健身房、卡包等。

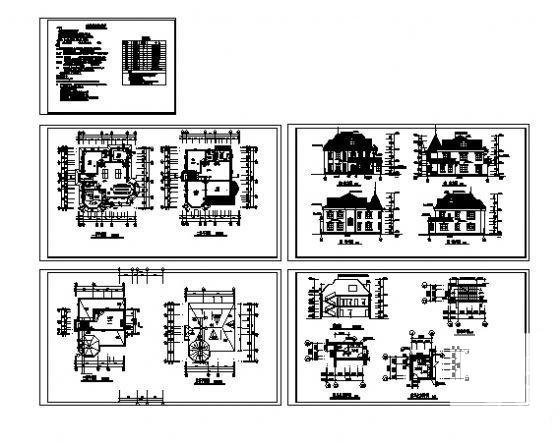

第 1 张图
第 1 张图

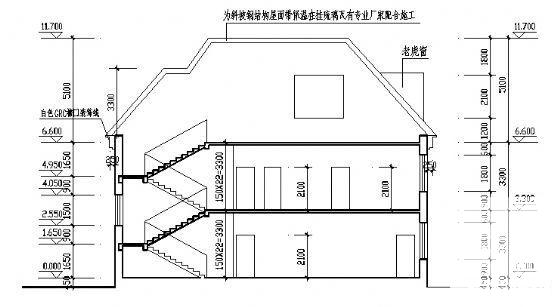

第 2 张图
第 2 张图

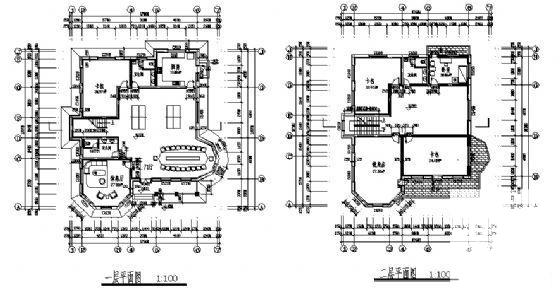

第 3 张图
第 3 张图

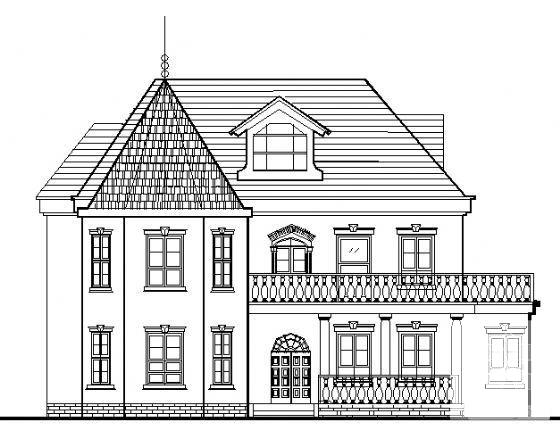

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 19:22:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。

附件2099v11edddc202scwfeefcd1c.rar

596.64 KB

下载  售价: 100 积分    赚积分
