[CAD]101米跨煤棚网壳结构施工图(图纸详细)(立面图)

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-9 20:55:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 参考图纸:20张
  • 设计年代:近代

附件详情

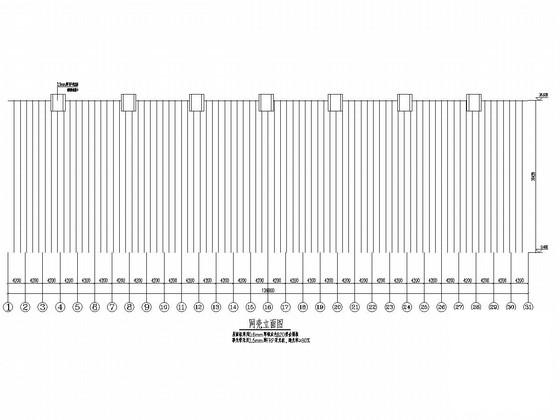

煤棚图纸,跨度101米,该资料包含:网壳屋面俯视图、侧面、立面图,抗风桁架柱脚大样图,马道安装图,网壳檩条示意图,抗风桁架三维示意图、抗风桁架前视图,山墙檩条布置图,网壳平立面示意图,整体安装图,上、下弦安装图,腹杆安装图,球节点图等共计20张图。

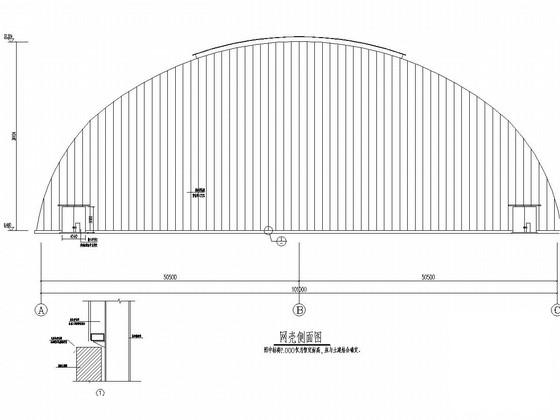

网壳侧面图

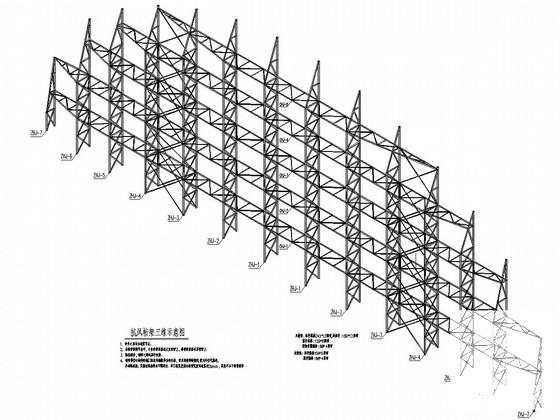

抗风桁架三维示意图

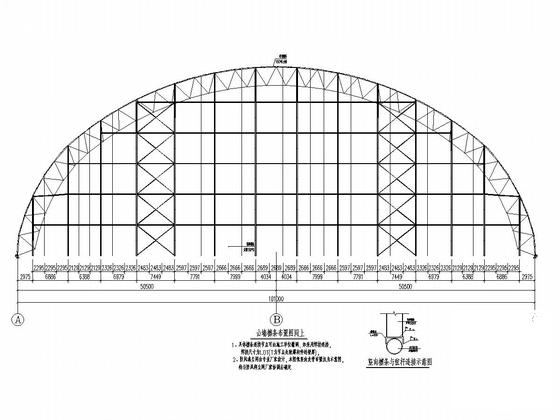

山墙檩条布置图

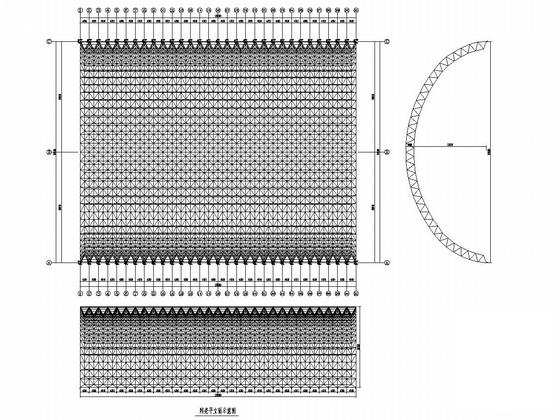

网壳平立面示意图

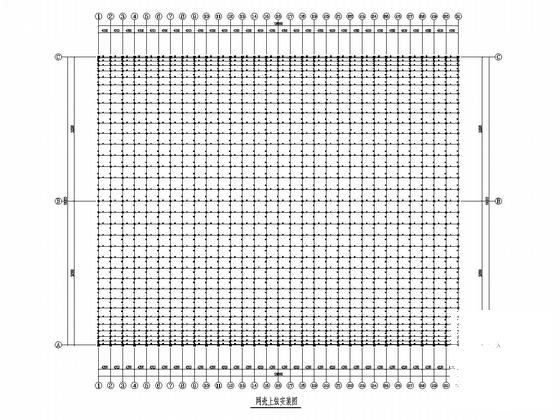

网壳上弦安装图

网壳腹杆安装图

球节点图

抗风桁架前视图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
第 8 张图
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 20:55:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
