3层四联排现代别墅建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

110

积分

超级版主

Rank: 8Rank: 8

积分
110
发表于 2020-1-21 22:45:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅设计类别: 联排别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 建筑设计面积:1003.4平方米
  • 占地面积:501.33平方米
  • 容积率:0.46平方米
  • 建筑高度:9.450m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该项目为某三层四 联排别墅 建筑施工 图;
建筑层数:3层,局部两层;
总建筑设计面积:1003.4平方米;
建筑占地面积:501.33平方米;
建筑面积(不含阳台):977.96平方米;
建筑高度:9.450米;
气候分区:夏热冬冷;
结构类型:剪力墙结构;
建筑朝向:南;
建筑高度:9.450米;
建筑体形系数:0.46;
节能水平:50%;

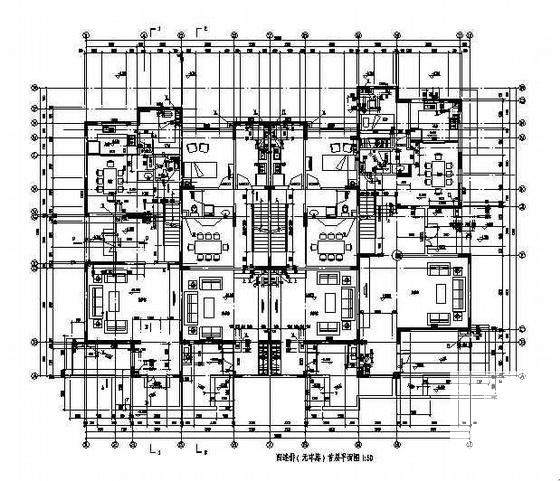

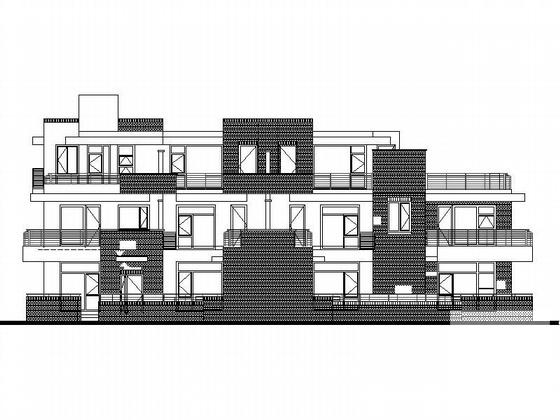

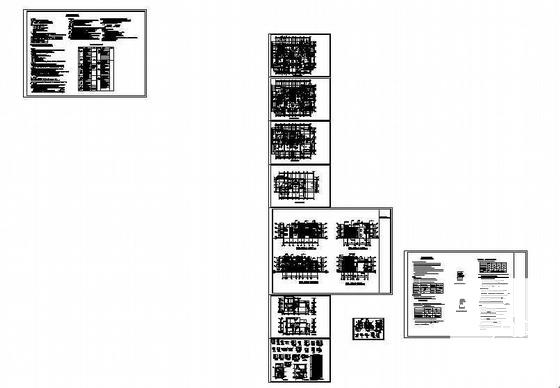

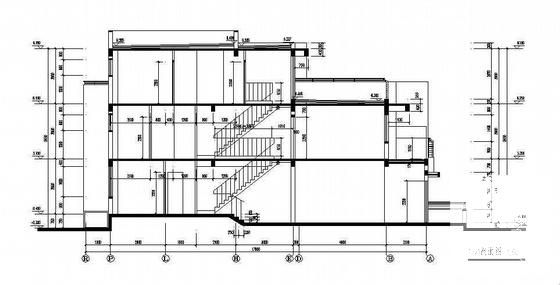

图纸内容包括建筑设计说明、节能设计说明、各层平面图、屋顶平面图、各立面、剖面图、门窗列表、歌 节点详图 等,共十张图纸。


第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:29上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12sews1c1ee02ec1d.rar

989.79 KB

下载  售价: 100 积分    赚积分
