一份人民医院3层营养食堂建筑施工CAD图纸(卫生间详图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 设计效果图：无

附件详情

2.1. 建筑名称 :xxxxxxxx人民医院营养食堂
2.2. 建筑地点 :郑州市xxxxxxxx
2.3. 建设单位 :xxxxxx人民医院
2.4. 建筑面积 :xxxx人民医院营养食堂总建筑面积4147.8平方米,
2.5. 建筑分类:xxxxxx人民医院营养食堂为多层民用建筑耐火等级为二级，屋面防水等级为二级，主体结构使用年限50年，建筑设计结构形式为：框架结构，抗震等级为七级，工程等级为三级。
2.6. 建筑高度 :xxxx人民医院营养食堂主体高度.16.800m 层高为4.200m。
2.7. 建筑类别 :xxxxx人民医院营养食堂一层主要有粗加工间、细加工间、主食加工及副食加工，二层设有加工间以及小餐厅，三层设有250人的大餐厅还有一些小餐厅
2.8. 主要结构类型:砌体框架结构。

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共16张图纸

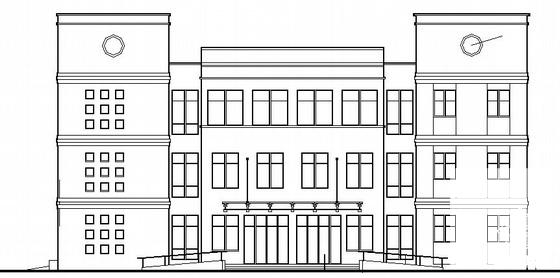

第 1 张图

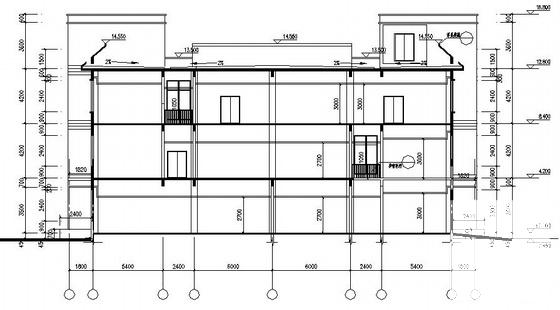

第 2 张图

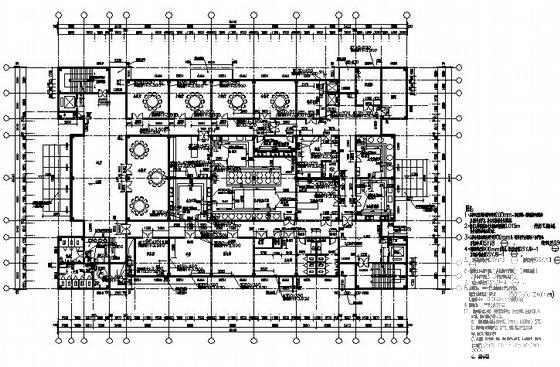

第 3 张图

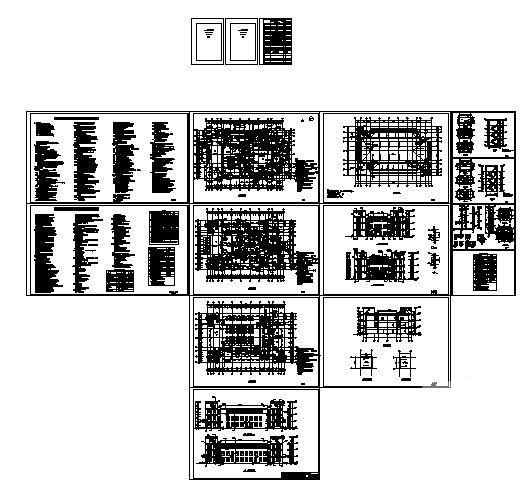

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
