框架结构空压机房结构CAD施工图纸（单层）(dwg)(8度抗震)(丙级独立基础)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房,多层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.55kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目为空压机房,主体一层,框架结构,建筑物东西长36.7米，南北宽19.6米,建筑物总高度为9.15米，总建筑面719.32平方米。该项目地基采用天然地基,地基承载力特征值为350KPa。该项目条形基础采用C20混凝土浇筑,独立基础采用C25混凝土。
全套图纸10张，包括结构平面布置图、柱 平面布置图 、梁/板/柱结构平面图。

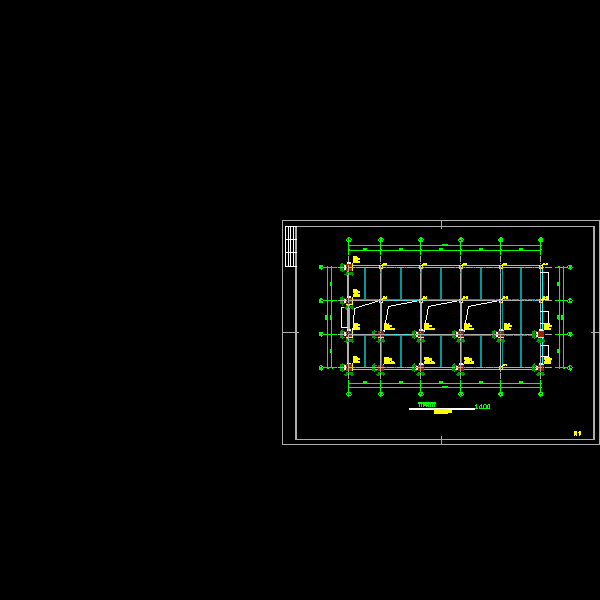

第 1 张图

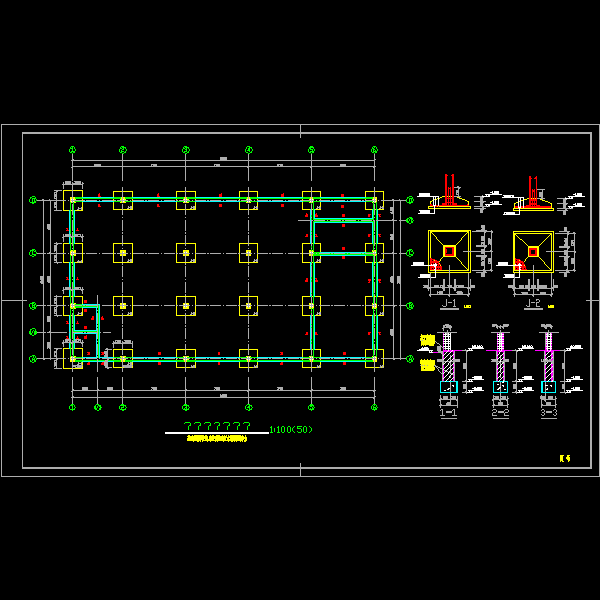

第 2 张图

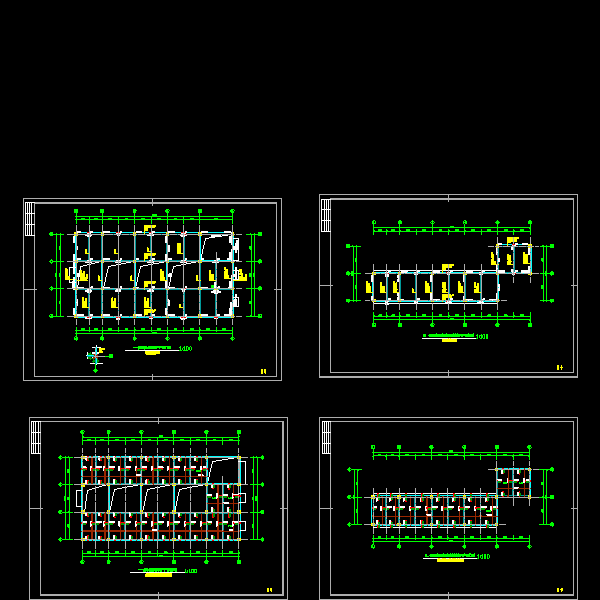

第 3 张图

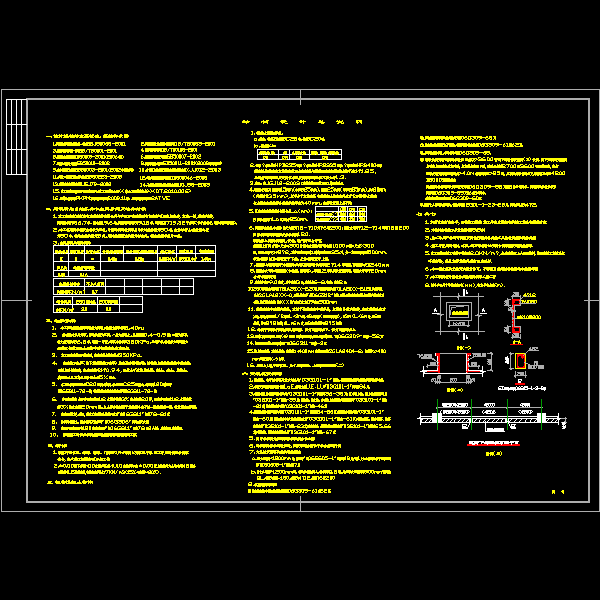

第 4 张图

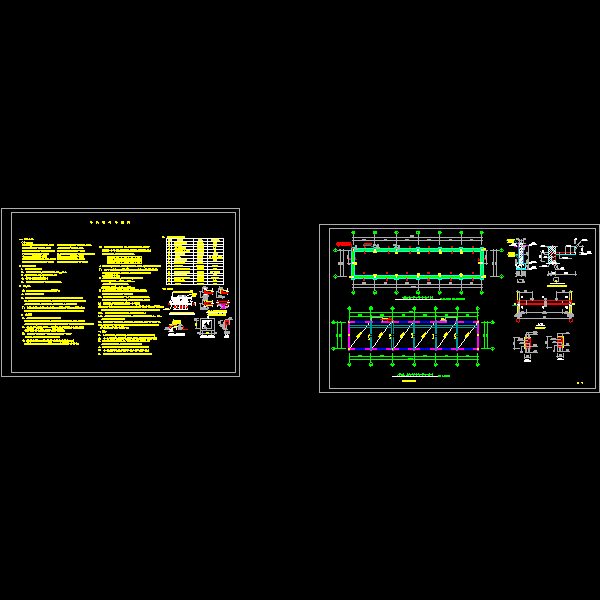

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-28 20:40:06上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
