住宅超市建筑施工CAD图纸(最新整理)

[复制链接]

0

主题

0

帖子

1638

积分

超级版主

Rank: 8Rank: 8

积分
1638
发表于 2020-1-21 22:52:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:17834.1平方米
  • 占地面积:5367.5平方米
  • 地上层数:7层
  • 地下室建筑设计面积:3104.6平方米
  • 设计效果图:无

附件详情

1.中城xxxxx花园一期工程由中xxx公司筹建并开发,位于深圳xx区,南xx惠公路,西为李朗大道,并与中房公司开发的xxx乐花园相毗邻,东为xxx业区。小区总占地面积为80290.8M2,总建筑面积为113200M2。
2.A6栋住宅、超市为一期工程的一个子项,设计号为H9906-7。
3.该项目A6栋住宅为七层异型柱框架结构.由5个A4型单元组成;超市为二层框架结构,由地上一层超市、地下一层停车库及机电设备用房组成。占地面积为5367.5M2,建筑面积为17834.1M2(其中地下3104.6M2,地上14729.5M2)。
4.该项目属带商业裙房的多层居住建筑,耐火等级为一级。抗震设防烈度为七度,抗震重要性等级为丙级。

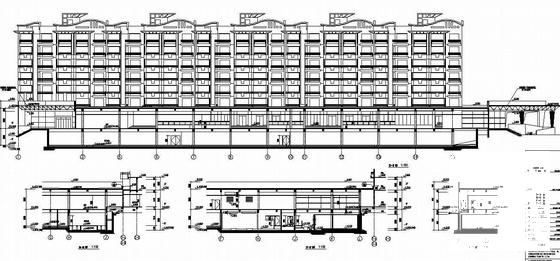

第 1 张图
第 1 张图

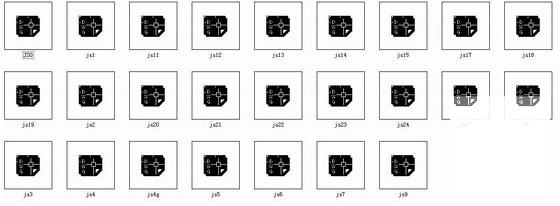

第 2 张图
第 2 张图

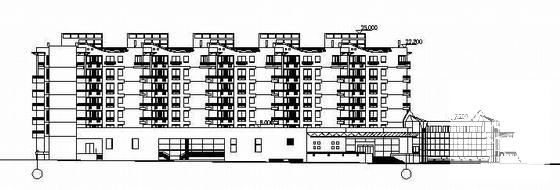

第 3 张图
第 3 张图

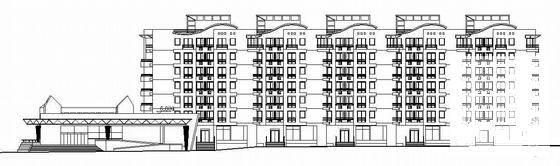

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:52:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12sc0df2ef1scf0c1.rar

4.47 MB

下载  售价: 100 积分    赚积分
