18层商住楼建筑施工CAD图纸(现代风格)

[复制链接]

0

主题

0

帖子

830

积分

超级版主

Rank: 8Rank: 8

积分
830
发表于 2020-1-21 22:52:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:有
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:35682.58平方米
  • 占地面积:5955平方米
  • 容积率:5.23平方米
  • 建筑密度:49.40%
  • 绿化率:30%
  • 建筑高度:56.05m
  • 地上层数:18层
  • 地下层数:1层
  • 地下室建筑设计面积:4505.19平方米
  • 地下室功能:人防,车库
  • 设计效果图:无
  • 机动车辆停车位:147个

附件详情

该项目为惠州市惠阳区xx目,由惠州市xxx发有限公司建设开发。项目x山路,西面为星河路和淡澳河,x留用地和高层x,北面现xxxxxx房用地。该项目包括1、2号楼两栋高层商住楼和平战结合人防地下室组成。
该项目占地面积:5955平方米,总建筑面积35682.58平方米。该项目包括1、2号楼两栋单元式高层商住楼和一个人防地下室组成。
总占地面积:5955m2,建设占地面积:5955m2
总建筑设计面积:35682.58m2 知名地产面积:1787m2
地上建筑设计面积:31177.39m2 容积率:5.23万m2/ha
地下建筑设计面积:4505.19m2 覆盖率:49.40%
建筑基底面积:2940.77m2 知名地产率:30%
道路广场占地面积:1115.20m2 停车位:(地上/地下)147(41/106)
建筑性质:单元式高层商住楼
结构类型:剪力墙结构
总建筑设计面积:35682.58m2
设计使用年限:50年,抗震设防烈度:6 标准层建筑设计面积:1724.92m2
建筑工程等级:1
屋面防水:2
层数:17~18
标准层层高:3.0米,户均人数:3.5
建筑高度:56.05m
子项名称:地下室
建筑性质:平战结合汽车库
建筑规模:4400.34m2
层数(地上/地下)17~18/1
层高:4m
设计使用年限:50年
结构类型:框架剪力墙结构
防火分类:3
抗震设防烈度:6
建筑耐火等级:1
人防工程等级:核6

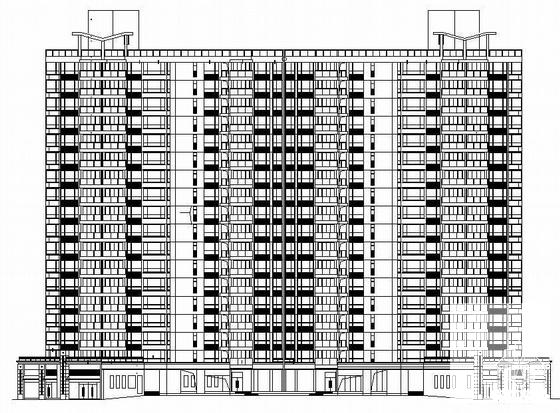

第 1 张图
第 1 张图

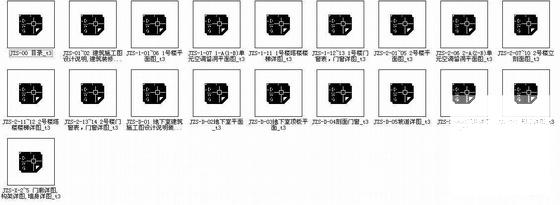

第 2 张图
第 2 张图

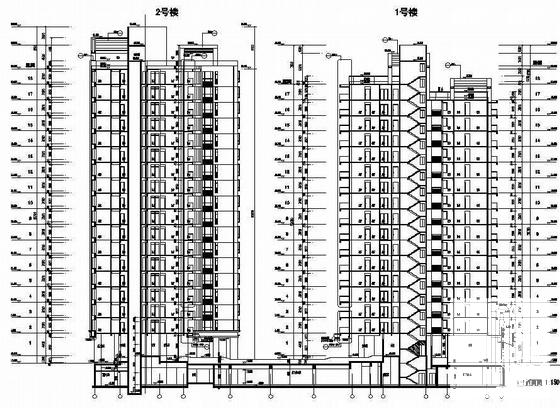

第 3 张图
第 3 张图

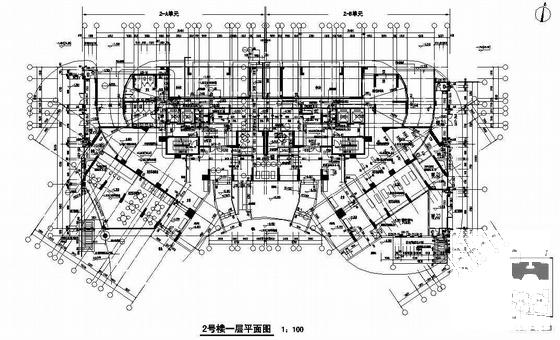

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:52:29上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12scsdfw111cd1cc0.rar

4.69 MB

下载  售价: 100 积分    赚积分
