地铁站及风井基坑SMW工法围护结构招标设计CAD大样图(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 围护结构设计总说明
• 基坑总平面图
• 地质纵断面图
• 第一道支撑 平面布置图
• 第二~四道支撑平面布置图
• 围护结构纵断面图
• 围护结构横断面图
• 节点大样图
• 监测点平面布置
• 风井及风井出入口基坑围护

附件详情

为地下二层岛式站台车站，地下二层为站台层、地下一层为站厅层。车站主体采用现浇钢筋砼箱型结构型式。
车站主体部分长约200m，宽度17.30m～21.3 m。站台中心处基坑埋深16.71m，南北两端头井基坑埋深约为18.45m。围护结构均采用Φ1000@1200钻孔灌注桩围护结构加Φ850@600三轴搅拌桩止水帷幕。共设4道支撑，第一道支撑采用混凝土支撑，第2~4支撑采用609钢管支撑，局部采用800钢管支撑。采用明挖顺筑法施工。
22张，编制于2011年。

钢管支撑平面布置

基坑围护结构横剖面图

风井围护结构横断面

风井出入口围护结构

联系梁与支撑连接节点

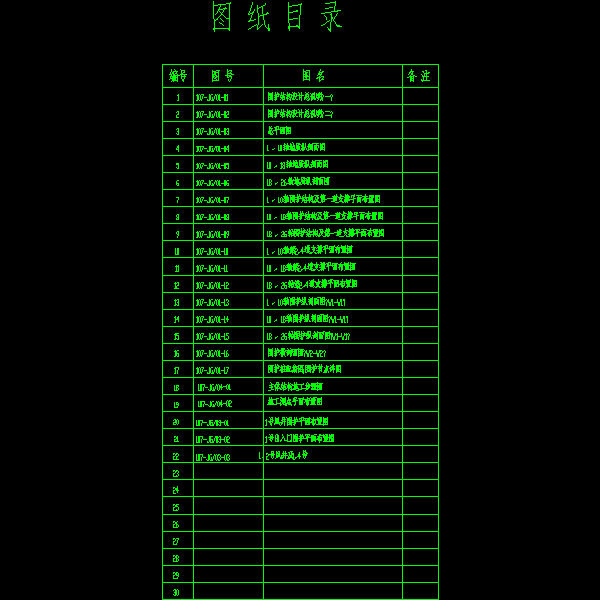

00图纸目录.dwg

00封面.dwg

01-01~02结构设计总说明.dwg

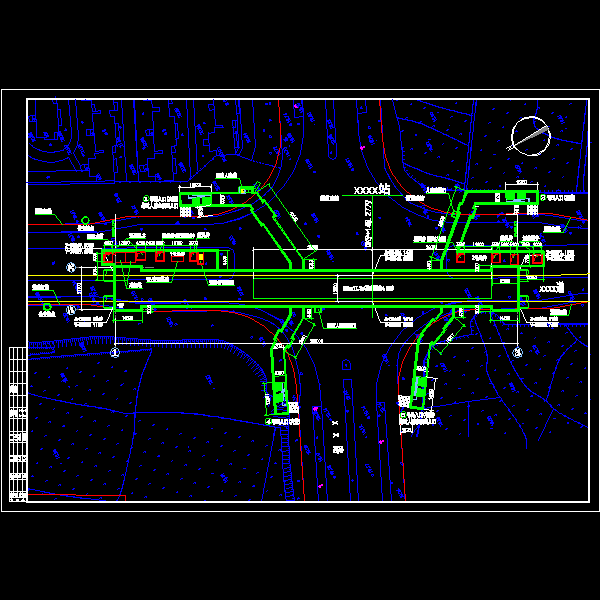

01-03总平面图.dwg

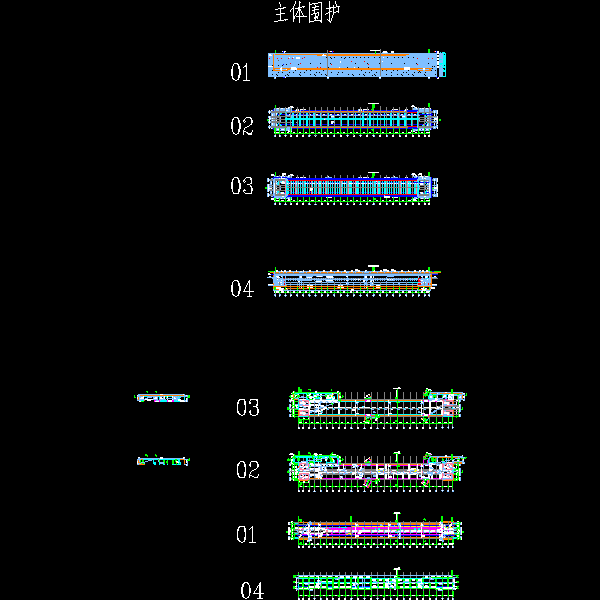

01-04~17.dwg

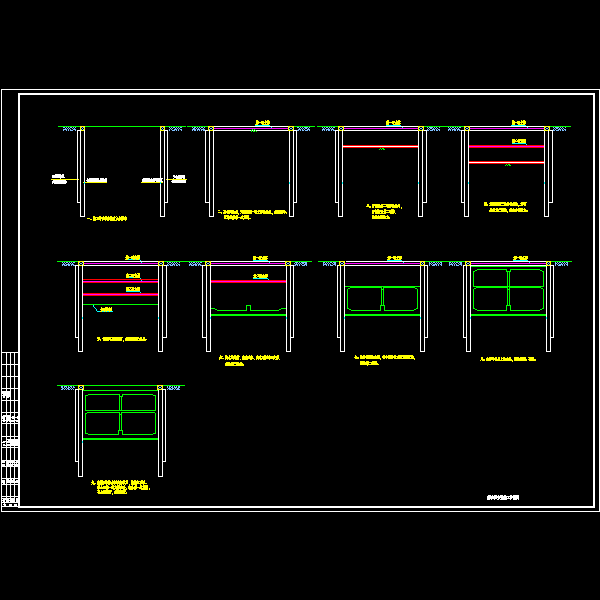

主体结构施工顺序图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
