竹筋土钉墙结合微型桩及高压旋喷桩和轻型井点降水基坑支护CAD施工大样图(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计总说明（一）
• 基坑支护设计总说明（二）
• 基坑周边环境图
• 基坑支护平面图
• 1-1剖面、2-2剖面、3#、5#、7#(2#、6#)坑剖面
• 3-3剖面
• 4-4剖面
• 基坑支护各详图
• 基坑降水平面图、 基坑降水 剖面图
• 基坑监测平面图

附件详情

据勘探报告，场地自然地面标高取黄海高程 3.05m。
基坑支护结构设计：根据周边环境、土质地层条件、开挖深度、建设单位施工顺序和进度安排，支护结构选用竹筋土钉墙、水泥土重力式挡墙插H型预制钢筋混凝土板桩、微型桩形式。
基坑侧壁安全等级：水泥土重力式挡墙为二级，r0取1.0；其余段三级，r0取0.9。
【竹筋土钉】
竹筋土钉墙支护施工基本流程为：分层挖土→人工修坡→压入土钉→铺设面层钢筋网→喷射砼面层等步骤。土钉和混凝土面层的施工按设计要求必须采用分层分段，自上而下逐层施工。
5米竹筋由9米毛竹砍削形成，梢端细部去除，根端粗部作钉，要求土钉上下两排错开呈梅花形布置。
微型桩：微型桩毛竹制成，由9米毛竹砍削制成，粗端5米作桩。
高压旋喷桩施工：水泥土重力式挡墙采用Φ700@500的二重管高压旋喷桩结构。

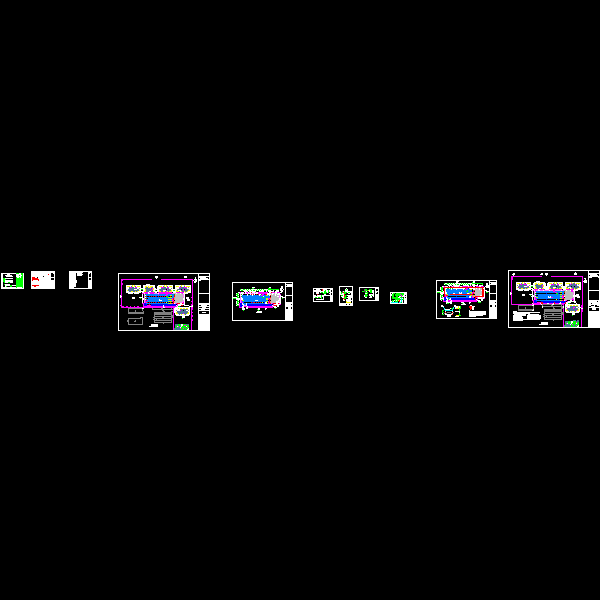

共11张图，包含 招投标 图纸及审核通过图纸及最终稿，编制于2015年。

基坑支护剖面图

毛竹土钉墙支护面层大样图

基坑降水剖面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
