电视大学、广播专业学校新区信息中心建筑施工CAD图纸(工程结构)

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-10 14:50:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:高校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:23.4m
  • 建筑地上层数:5层
  • 设计效果图:无

附件详情

建筑地点:江苏省宿迁市
总建筑设计面积:13706.73平方米
工程主体建筑为5层(局部架空层),建筑高度为23.4米
该项目建筑设计结构形式为框架结构,耐火等级为二级,屋面防水等级为Ⅱ级

平面

总图

侧立面图

总图

信息工程专业 - 1

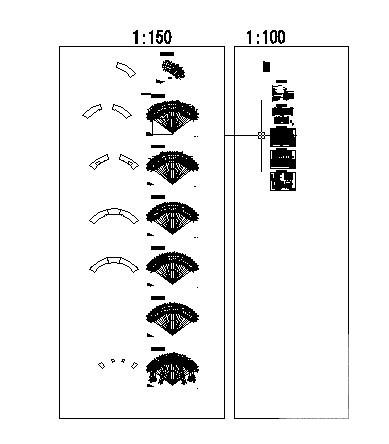

第 1 张图
信息工程专业 - 2

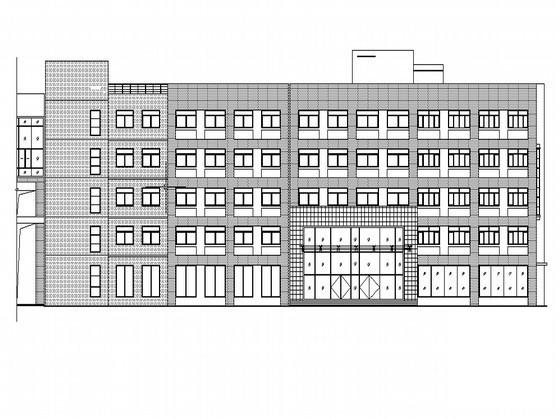

第 2 张图
信息工程专业 - 3

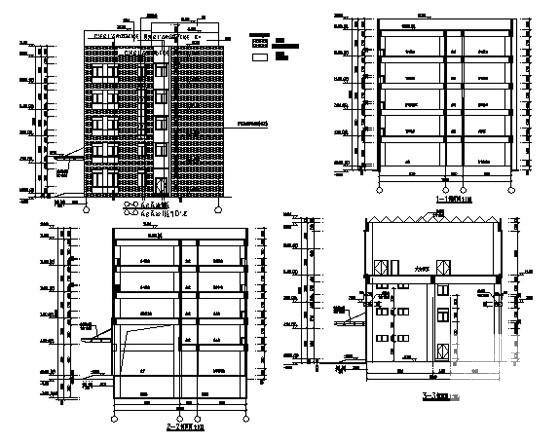

第 3 张图
信息工程专业 - 4

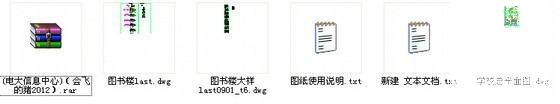

第 4 张图
信息工程专业 - 5

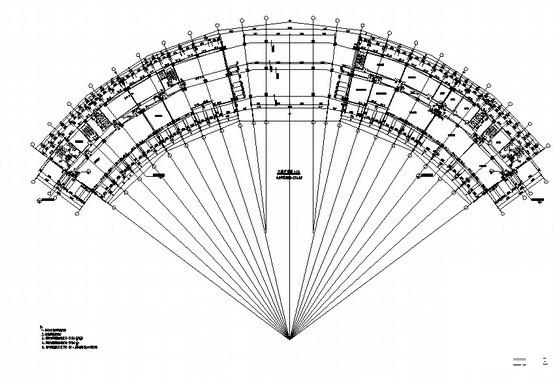

第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 14:50:07上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edsw1wc100c1fs222ee.rar

4.02 MB

下载  售价: 100 积分    赚积分
