一.设计说明

一)设计依据:

1.<<建筑给水.排水设计规范>> GB50015-2003 2.<<建筑灭火器配置设计规范>> GB 50140-2005. 3.<< 建筑设计防火 规范>> GBJ 16-87(2001年版) 4.中华人民共和国<<工程建设标准规范强制性条文>>

(房屋建筑部分)2002年版5.<<给排水制图标准>> GBT50106-2001 6.国家标准图集 7.建筑专业提供的建筑物平.立.剖面图 8.建设单位提供的有关部门的批文及甲方的技术要求 9.甲方提供的城市给排水.雨水的有关资

料及地区水文气象资料

二)设计范围:本建筑为四层综合楼,设计内容包括:1)该建筑室内给排水系统;2)建筑灭火器配置;

三)设计内容:

3

3

1.生活给水系统:该项目给水水源接自市政管网;甲方提供的市政管网水压为0.30MPa;最高日用水量:3.0m/d;最大时用水量为:0.33m/h,Kh=2.0;室内给水由室外给水管道直接供给.

2.最高日污水量为2.4m/d,室内生活污水排至室外污水检查井,汇集至化粪池经处理后排入城市市政污水管网.

3

3.雨水系统:采用成都地区暴雨强度公式2806(1 0.803lgP)/(t 12.8P ) ,重现期P=5年,降雨历时t=5分钟,雨水量为:40.7L/s,屋面雨水由管道收集后排至室外雨水沟,汇集后经小区雨水管道排入城市市政雨水管网,屋面雨水立管布置

0.231

0.768

详建施.

4.

4.消火栓给水:

1)本建筑为生产厂房,耐火等级二级、防火类别为丙类、建筑总高度为13.3米、建筑面积为17767.0平方米;根据

<建筑设计防火规范>,应设室内外消防给水系统.

2)该资料仅包括室内消火栓管道系统.室外消防用水量为25L/S,室外消防布置见总 平面布置图 。

3)该建筑室内消火栓用水量为10L/S,每只水枪最小流量为5L/S,最小充实水柱长度为10米水柱,火灾延续时间

为2小时.室内外消火栓用水均由市政管网提供.

4)室内消火栓管道成环布置,任何部位均能保证两支水枪同时到达.

5)消火栓及水龙带口径为65mm,水龙带长度为25M,水枪喷嘴口径19mm,消火栓栓口安装高度1.1m;

5.建筑灭火器配置:根据<建筑灭火器配置设计规范>(GB 50140-2005),本建筑应设置灭火器;灭火器配置场所为A类火灾,火灾危险等级为轻危险级;灭火器选用手提式磷酸氨盐干粉灭火器.

各明装及暗装消火栓箱门上应醒目标示红色"消火栓";管网刷为红色或色环;

四)管材和接口:

1.给水系统:给水支管采用PP-R塑料管,热熔连接;给水管公称压力1.25MPa;给水埋地管.立管均采用衬塑钢管,公称压力1.0MPa,管径不大于100mm时采用螺纹连接,管道明装时外壁刷两道防锈漆.两道面漆,埋地时做加强防腐;

2.室内污.废水系统:污水管采用硬聚氯乙烯U-PVC塑料排水管,承插粘接,出户管采用加厚型PVC塑料排水管.

3.雨水系统:雨水立管采用承压硬聚氯乙烯U-PVC排水管,承插粘接,管道公称压力1.0MPa;

五)阀门及附件:

1.阀门:

4.消火栓系统:

消火栓给水管采用热镀锌钢管,管径不大于100mm,采用丝扣连接,管径大于100mm,,采用卡箍连接; 明装时,

在面层破坏处先除锈后刷红丹两道,再刷银粉两道;埋地和屋面明

设部分,先刷冷底子油一道, 再刷热沥青两道。

给水管管径不大于50mm者采用截止阀,给水管管径大于50mm者采用闸阀或碟阀,公称压力1.0MPa;截止阀:采用J41T-10铸钢截止阀,闸阀:采用Z45T-16暗杆楔式单闸板闸阀,蝶阀:采用D71J-10对夹式蝶阀;

2.地漏采用钟罩式地漏,地漏及存水弯水封高度不小于50mm,地漏蓖子采用塑料制品,洗衣机采用专用地漏;

六)卫生洁具:

卫生洁具要求按CJ164-2002<<节水型生活用水器具>>采用节水型卫生洁具,洁具排水管预留孔洞位置根据所选洁具尺寸确定;节水型水嘴最大流量不大于0.15L/s.节水型大便器冲洗水量不大于6L,小便器冲洗水量不大于4.5L,淋浴器最大流量

不大于0.15L/s;卫生洁具采用标准为:GB/T 18145-2000<<陶瓷片密封水嘴>>,GB/T 6952-1999<<卫生陶瓷>>,CJ/T856-2000<<6升水便器配套系统>>,QB/T3649-1999<<大便器冲洗阀>>;

七)管道敷设:

1.给水横支管暗敷在墙内,必须在水压试验合格后才能封堵;

2.给水管道穿楼板时,均应设钢套管;套管内径应比管子外径大20mm,下面与楼板齐,上面比楼板高50mm,管间空隙用油麻填实,并用沥青灌平;

3.管道坡度:各种管道应根据图中所注标高进行施工;给水管按0.002坡度坡向泄水装置(或立管);

4.暗装在管井.吊顶内的管道,凡设阀门及检查口处均应设检修门.检修口,暗装在墙内的阀门手柄应留在墙外;

5.排水立管与排出管应采用二个45%%d弯头组合件;排水管道的三通或四通均为45%%d三通或四通,90%%d斜三通或斜四通;.

6.所有管道穿混凝土楼板.墙及安装在墙槽内的管道,施工时应与土建密切配合,预留孔洞及预埋防水套管;

7.穿越抗震缝处的所有管道均采用KXT橡胶接头连接;

8.塑料给水管与加热器连接时,应有不小于0.4M的金属管段过渡,在进水管上设置弹簧止回阀;

八)其它:

1.图中所注尺寸除管长.标高以米计外,其余均以毫米计;

2.本图所注管道标高,除图中已注明外,给水管指管道中心标高,排水管指管内底标高;

3.本说明和设计图纸具有同等效力,两者均应遵守;若二者有矛盾时,甲方及施工单位应及时提出;

4.施工时应与其它专业密切合作,合理安排施工进度和设备.器材.管道的设置位置,避免产生一切不必要的矛盾;

九)其余未尽事宜,均按<<建筑给水排水及采暖工程施工质量验收规范>>(GB50242-2002)中有关条文执行.

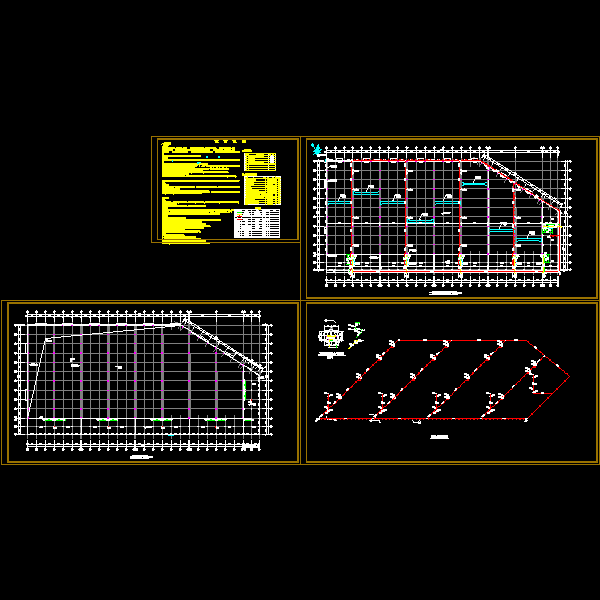

一层给排水及消防平面图

二层消防平面图

消火栓系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
