城市环路市政给排水CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

859

积分

超级版主

Rank: 8Rank: 8

积分
859
发表于 2020-6-2 06:44:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 功能:交通道路
  • 设计内容:给水系统,污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上

该附件为城市环路市政给排水施工图。
1.本图单位:除注明外,其余均以mm计。
2.管槽开挖时应注意边坡稳定,施工中注意采用措施及时排除基槽积水,严禁基槽长期泡水。
3.开挖施工及排水工程中应注意保持土壤的原状结构,避免扰动或超挖基底,应做到基槽以开挖立即进行管基施工,不得使基底暴露过久。基底设计标高30cm厚,不得提前挖除,应在管基施工的同时方可挖除。万一基底土壤已扰动或超挖,必须给予夯填碎石并找平。
4.基槽边1m内不得堆土,同时堆土高度不得超过1.5m。
5.钢板桩采用20乙#槽钢,支撑密度按单侧3根/米计。
6.管槽边坡如下:H≤1.0m,ia=0.2,1.0m<H≤2.0m,ia=0.33。
7.管道基础中碎石的粒径为25~38mm,砾石的粒径≤40mm,基础中下部为砂石或砾石垫层,厚15cm,上部为中砂垫层,厚5cm。
8.本图仅为参考施工方案,施工单位可根据实际情况合理确定经济实用的方案。
图片展示:
污水管道平面图
雨水管道平面图
给水管道平面图
给排水管道综合图
道路纵断面缩图

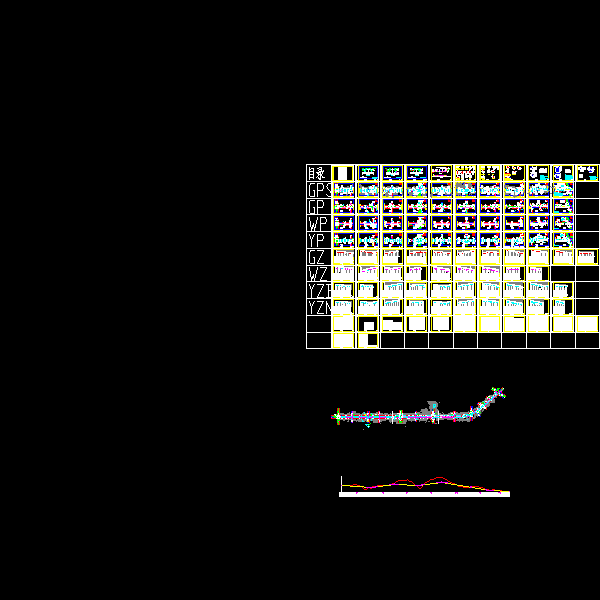

总图展示
城市环路市政给排水CAD施工图纸(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-2 06:44:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11e2w202sf21f1wcsd.dwg

3.42 MB

下载  售价: 100 积分    赚积分
