一份4层幼儿园建筑施工CAD图纸(卫生间详图)

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-2-10 20:55:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 幼儿园规模: 大型(10-12班以上)
  • 建筑风格:现代
  • 建筑类别:幼儿园
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑设计面积:1722.5平方米
  • 占地面积:1995平方米
  • 容积率:0.85平方米
  • 建筑密度:22.8%
  • 绿化率:40%
  • 建筑高度:14.3m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

该项目总用地1995平方米,容积率:0.85,建筑密度:22.8,知名地产率:40%;幼儿园总建筑面积1697.18平方米;三层带局部四层设计,首层建筑设计面积:481.52平方米,二、三层建筑设计面积:544.63平方米。屋面层建筑设计面积:126.4平方米。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共13张图纸
设计功能包括:架空活动场地、音体室、操作间等。

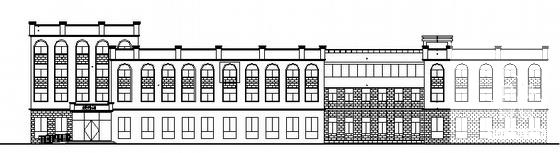

第 1 张图
第 1 张图

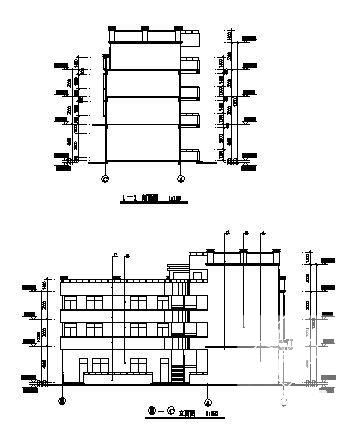

第 2 张图
第 2 张图

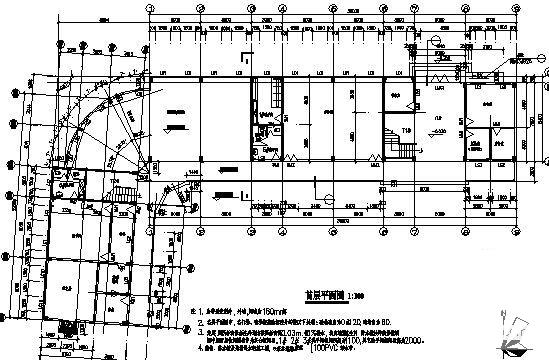

第 3 张图
第 3 张图

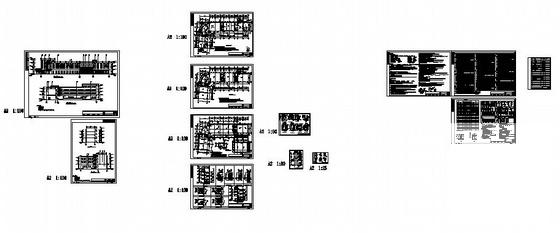

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 20:55:46上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edsw0see0cee1ed1212.rar

779.07 KB

下载  售价: 100 积分    赚积分
