一份英式风格别墅3层独栋别墅建筑结构水电CAD施工图纸

[复制链接]

0

主题

0

帖子

565

积分

超级版主

Rank: 8Rank: 8

积分
565
发表于 2020-1-21 23:00:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构
  • 图纸设计深度:施工图
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:15张
  • 建筑高度:9.2m
  • 地上层数:3层
  • 效果图:无

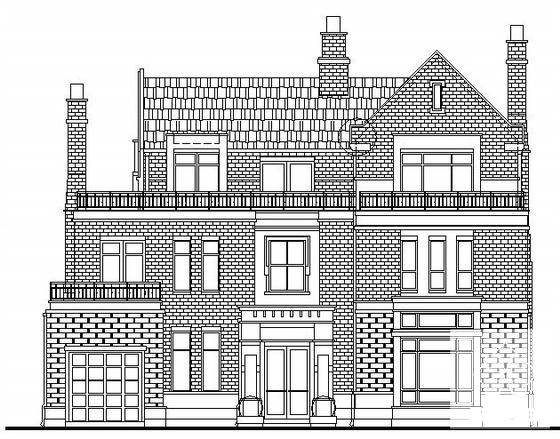

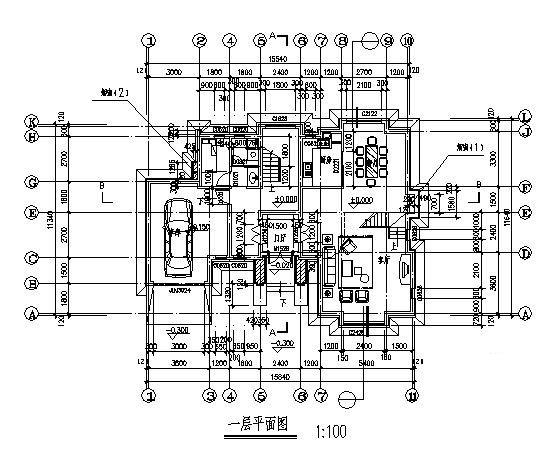

附件详情 该资料为地中海风格三层独栋别墅建筑结构水电施工图   建筑结构形式为:砖混结构   层数为: 3层   高度为: 9.20米   屋顶形式:灰褐色水泥瓦屋面坡屋顶   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共15张图纸   设计功能包括:主次卧室、书房、露台等。 2 3 4


温馨提示:该资料由网友于2020-1-21 23:00:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12d0sf0e2210c11f0.rar

4.04 MB

下载  售价: 100 积分    赚积分
