医院病房大楼基坑支护设计CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

540

积分

超级版主

Rank: 8Rank: 8

积分
540
发表于 2020-6-22 21:27:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 该资料包含:
  • 信阳市某医院病房大楼 桩基工程 施工现场平面总 平面布置图
  • 基坑支护设计总说明
  • 基坑环境平面图
  • 基坑地层概化剖面图
  • 基坑支护平面图
  • 喷锚支护、土钉挂网分解图

附件详情

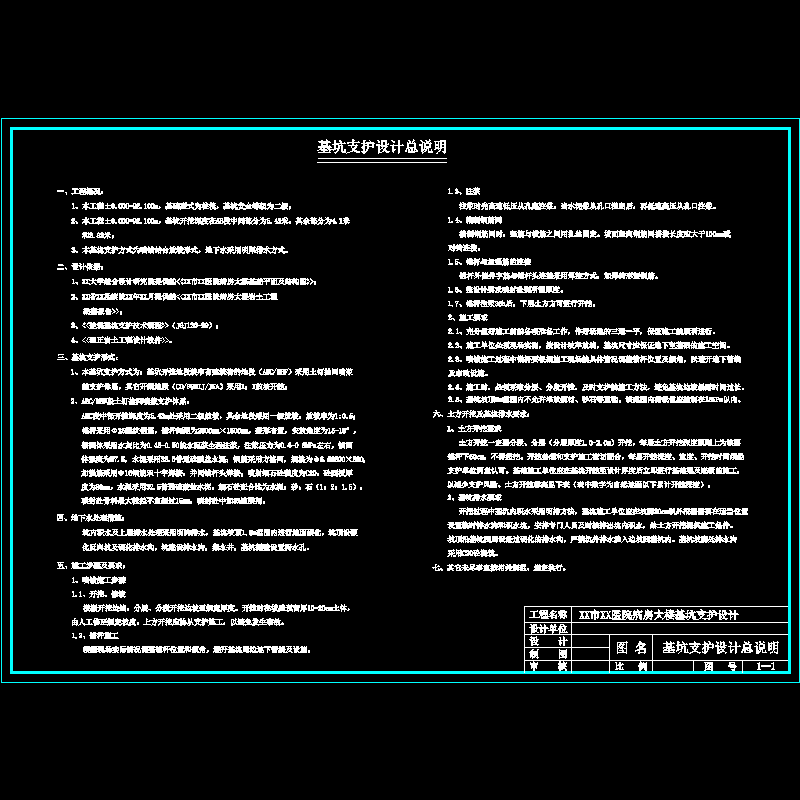

基坑支护设计总说明
一、项目概要
1、该项目±0.000=92.100m,基础型式为桩筏,基坑安全等级为二级;
2、该项目±0.000=92.100m,基坑开挖深度在AB段中间部分为5.43米,其余部分为4.1米 和3.83米;
3、本基坑支护方式为喷锚结合放坡形式,地下水采用明渠排水方式。
三、基坑支护形式:
1、本基坑支护方式为:基坑开挖地段狭窄有建筑物的地段(ABC/DEF)采用土钉挂网喷浆 的支护体系,其它开阔地段(CD/FGHIJ/JKA)采用1:1放坡开挖;
2、ABC/DEF段土钉挂网喷浆支护体系:
ABC段中部开挖深度为5.43m处采用二级放坡,其余地段采用一级放坡,放坡率为1:0.5; 锚杆采用Φ25螺纹钢筋,锚杆间距为2000mm×1500mm,菱形布置,安放角度为15-18°, 锚固体采用水灰比为0.45-0.50的水泥浆全程注浆,注浆压力为0.4-0.8MPa左右,锚固 体强度为M7.5,水泥采用32.5普通硅酸盐水泥;钢筋采用方格网,规格为φ6.5@200×200, 加强筋采用Φ16钢筋双十字焊接,并同锚杆头焊接;喷射细石砼强度为C20,砼面板厚 度为80mm,水泥采用32.5普通硅酸盐水泥,细石砼配合比为水泥:砂:石(1:2:1.5), 喷射砼骨料最大粒径不宜超过15mm,喷射砼中加3%速凝剂。
四、地下水处理措施:
坑内积水及上层滞水处理采用明沟排水,基坑坡顶1.5m范围内进行地面硬化,坑顶设硬化反向坡及硬化排水沟,坑底设排水沟,集水井,基坑侧壁设置泻水孔。

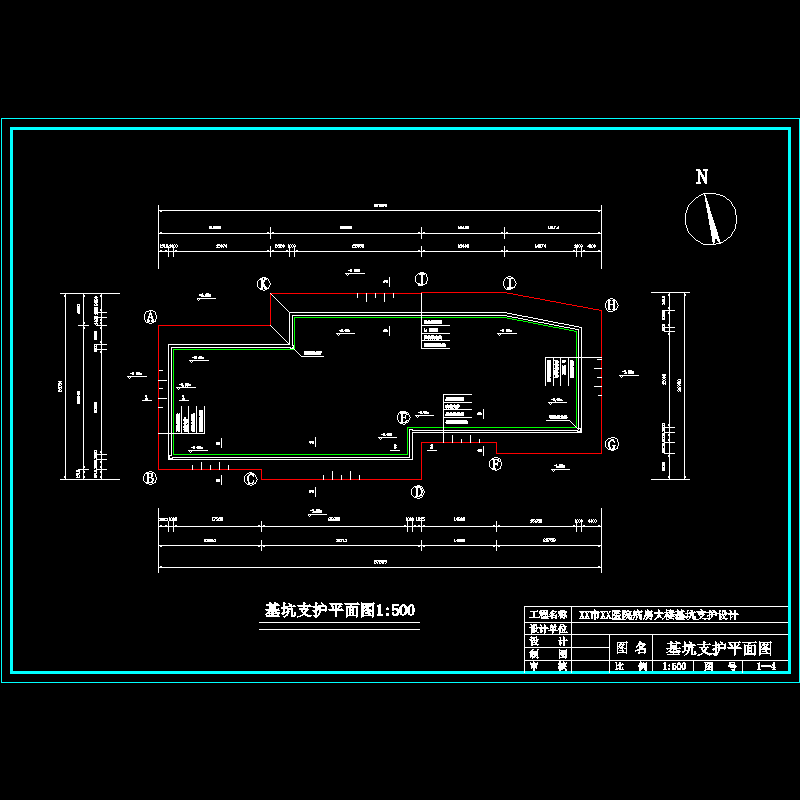

基坑支护平面图

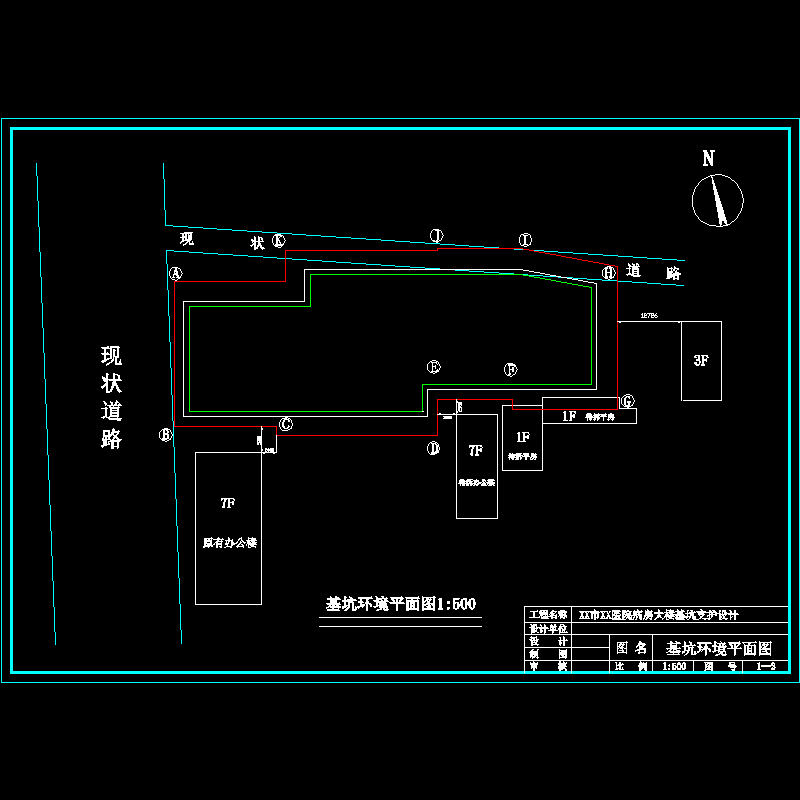

基坑环境平面图

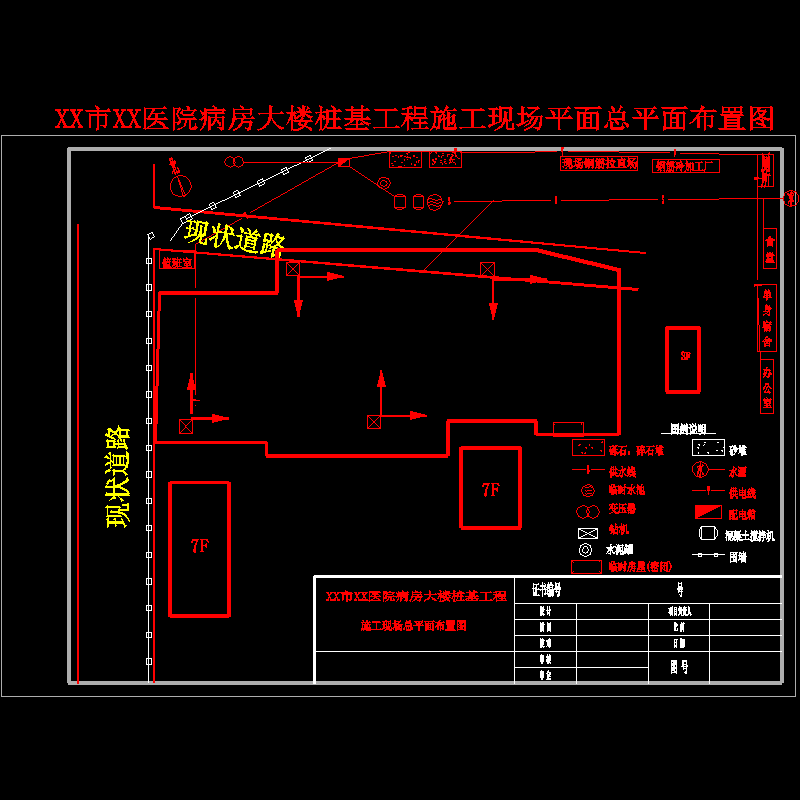

施工现场总平面布置图

01-设计总说明.dwg
01-设计总说明.dwg
02-基坑环境平面图.dwg
02-基坑环境平面图.dwg

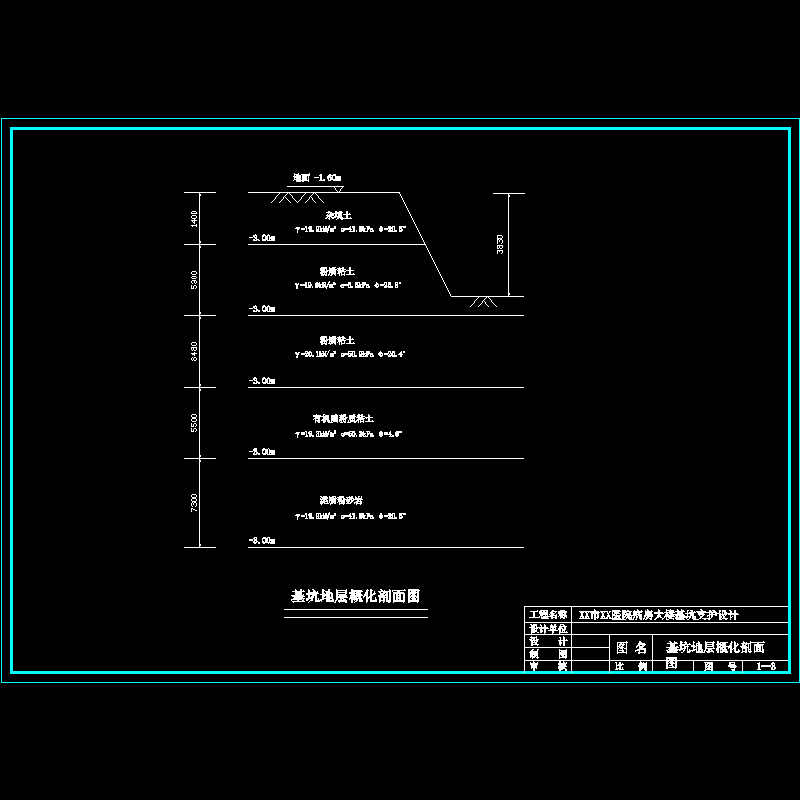

03-基坑地层概化剖面图.dwg
03-基坑地层概化剖面图.dwg
04-基坑支护平面图.dwg
04-基坑支护平面图.dwg

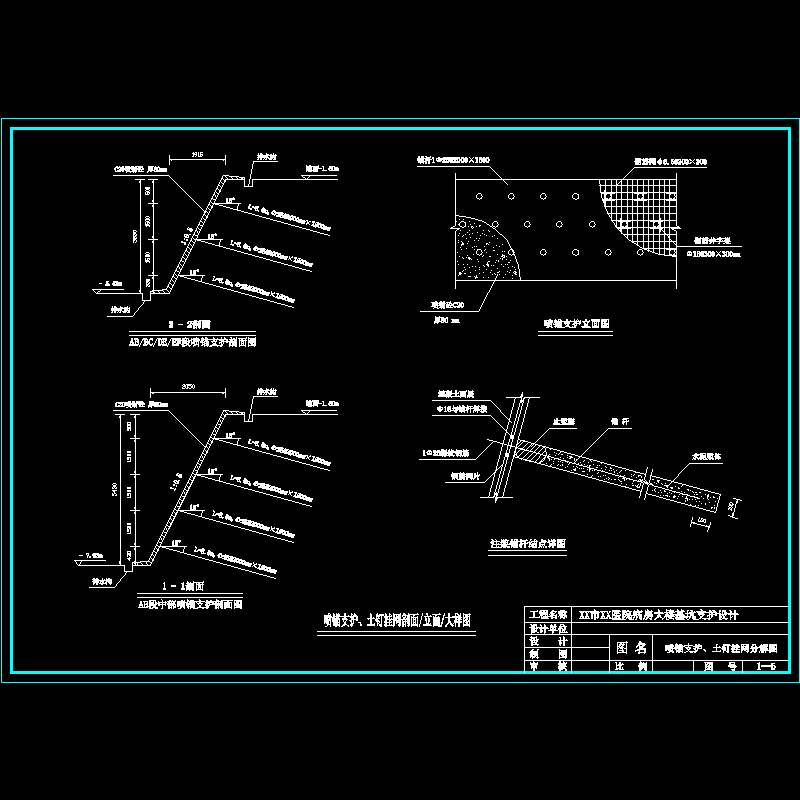

05-喷锚支护、土钉挂网分解图.dwg
05-喷锚支护、土钉挂网分解图.dwg
xyrmyy-001.dwg
xyrmyy-001.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
