30米深基坑板肋式锚杆挡墙支护CAD施工大样图（紧邻地铁6层地下室）(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明

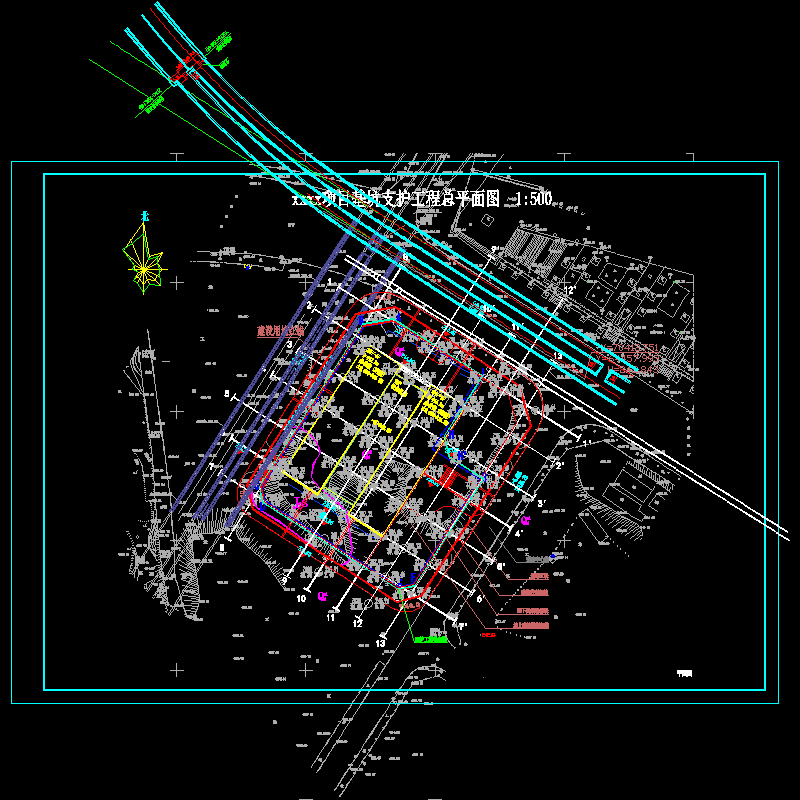

• 基坑围护工程总平面图
• 基坑围护工程立面展开图
• 基坑围护工程剖面图
• 板肋式锚杆挡墙大样图
• 锚索大样图

附件详情

拟建工程设6层地下室，基坑总长约300米，开挖深度约30米。基坑周边分布已建 市政道路 ，基坑ABCD段靠近地铁及隧道，周边环境复杂，部分地段按永久边坡考虑，设计使用年限50年。
【基坑支护】
1、永久 边坡支护 段，采用板肋式锚杆挡墙支挡，有地下电缆段采用“短锚杆”。
2、临近隧道段，坑底距隧道顶仅1米，采用板肋式锚索（杆）挡墙支挡。
3、临时支护段，采用放坡 土钉喷锚 板肋式锚杆挡墙。
22张，编制于2011年。

板肋式锚杆挡墙支护

板肋式锚杆挡墙大样图

锚杆大样图

锚头大样图

基坑围护剖立面、大样.dwg

基坑平面图.dwg

大江区间地质纵断面图.dwg

大江区间结构平面图（一）~（三）.dwg

设计说明12.26.dwg

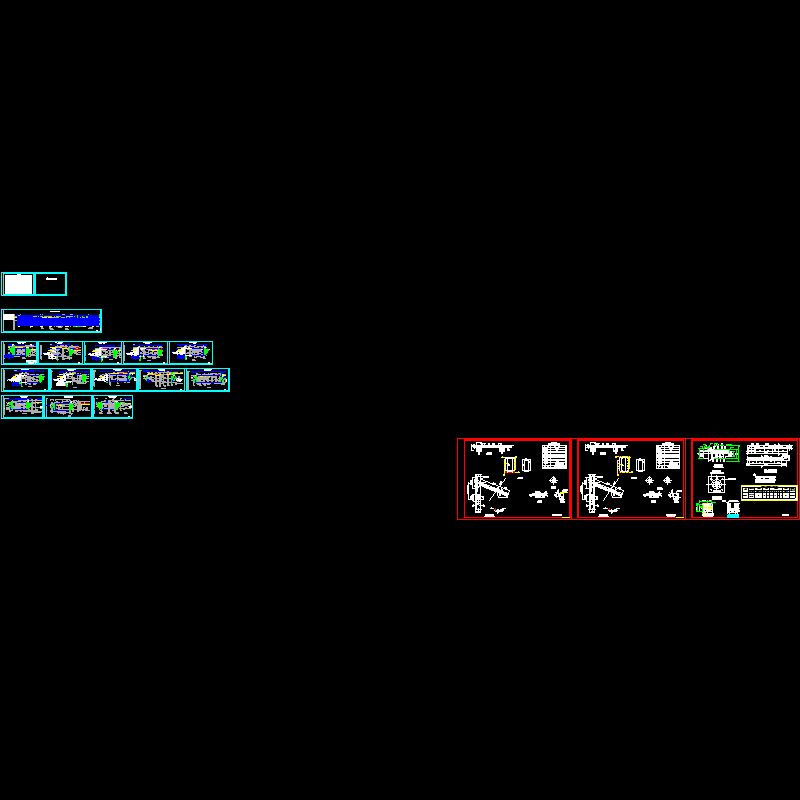

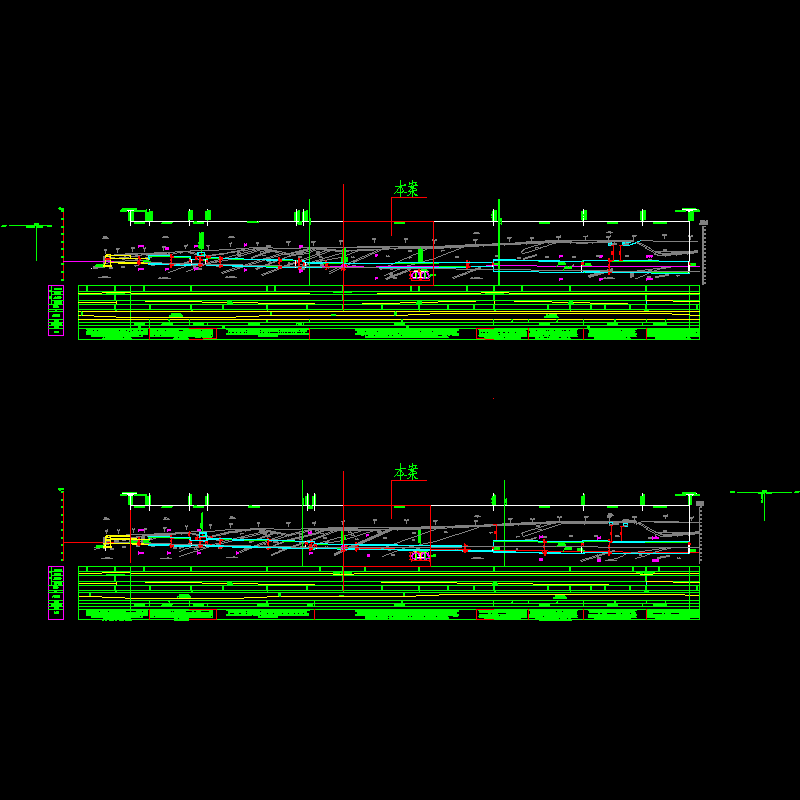

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
